Description
- Objectif pour capteurs 4/3″ de monture C, M42 ou de monture F
- Capteurs jusqu’à 3 mégapixels, taille de pixel de 10 µm
- Conçus et optimisés pour les capteurs SWIR InGaAs (900 nm à 1700 nm)
- Distances focales de 25 mm à 100 mm

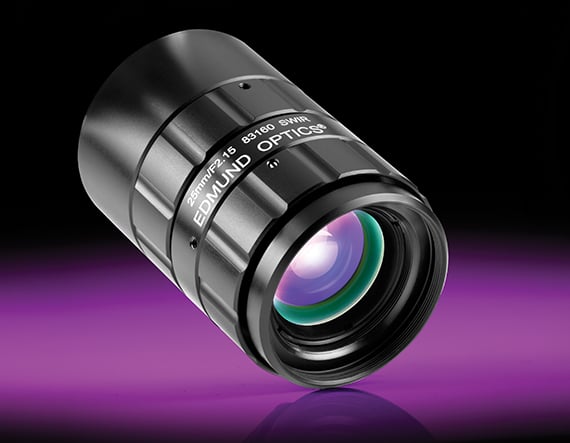

Les Objectifs d’Imagerie à Distance Focale Série SWIR TECHSPEC® sont des objectifs compacts et légers conçus pour les applications dans les spectres Infrarouges à Onde Courte (SWIR), sur une gamme s’étendant de 0,9 à 1,7 μm. Ces objectifs présentent des conceptions optiques, des types de verre et des traitements antireflet optimisés pour le SWIR de 0,8 à 1,8 μm. Conçus pour un débit élevé et une performance supérieure, les objectifs de la Série SWIR sont des objectifs commerciaux prêts à utiliser possédant de faibles f/# et couvrant de grands capteurs de 25 mm. Les Objectifs à Distance Focale Fixe de Série SWIR TECHSPEC® sont parfaits pour toute une gamme d’applications, notamment l’inspection, le tri et le contrôle qualité. Des distances focales allant de 25 à 100 mm sont disponibles à l’achat.
Informations techniques
#83-172, 100mm SWIR Series Fixed Focal Length Lens, M42 x 1.0, Distortion Plot
#83-172, 100mm SWIR Series Fixed Focal Length Lens, M42 x 1.0, Relative Illumination Plot
#83-172, 100mm SWIR Series Fixed Focal Length Lens, M42 x 1.0, Working Distance versus Field of View Plot
#83-172, 100mm SWIR Series Fixed Focal Length Lens, M42 x 1.0, Modulated Transfer Function (MTF) Plot, 1000mm Working Distance, f2.8
#83-172, 100mm SWIR Series Fixed Focal Length Lens, M42 x 1.0, Depth of Field Plot, 1000mm Working Distance, f2.8
#83-172, 100mm SWIR Series Fixed Focal Length Lens, M42 x 1.0, Modulated Transfer Function (MTF) Plot, 1000mm Working Distance, f4
#83-172, 100mm SWIR Series Fixed Focal Length Lens, M42 x 1.0, Depth of Field Plot, 1000mm Working Distance, f4
#83-172, 100mm SWIR Series Fixed Focal Length Lens, M42 x 1.0, Modulated Transfer Function (MTF) Plot, 2000mm Working Distance, f2.8
#83-172, 100mm SWIR Series Fixed Focal Length Lens, M42 x 1.0, Depth of Field Plot, 2000mm Working Distance, f2.8
#83-172, 100mm SWIR Series Fixed Focal Length Lens, M42 x 1.0, Modulated Transfer Function (MTF) Plot, 2000mm Working Distance, f4
#83-172, 100mm SWIR Series Fixed Focal Length Lens, M42 x 1.0, Depth of Field Plot, 2000mm Working Distance, f4
| Dimensions | |||||
| N° de stock (Distance Focale, Monture) | A | B | C | D | Filetage du Filtre |
| #83-160 (25 mm, Monture C) | 40 mm | 63,5 mm | 40 mm | 7,62 mm | M34 x 0,5 |
| #83-165 (50 mm, Monture C) | 56 mm | 112 mm | 55 mm | 0 mm | M43 x 0,75 |
| #83-166 (50 mm, Monture F) | 56 mm | 103 mm | 55 mm | 28 mm | M43 x 0,75 |
| #83-167 (50 mm, M42 x 1,0) | 56 mm | 124 mm | 55 mm | 0 mm | M43 x 0,75 |
| #83-170 (100 mm, Monture C) | 84 mm | 180,1 mm | 84 mm | 0 mm | M72 x 0,75 |
| #83-171 (100 mm, Monture F) | 84 mm | 151,1 mm | 84 mm | 0 mm | M72 x 0,75 |
| #83-172 (100 mm, M42 x 1,0) | 84 mm | 191,8 mm | 84 mm | 0 mm | M72 x 0,75 |
