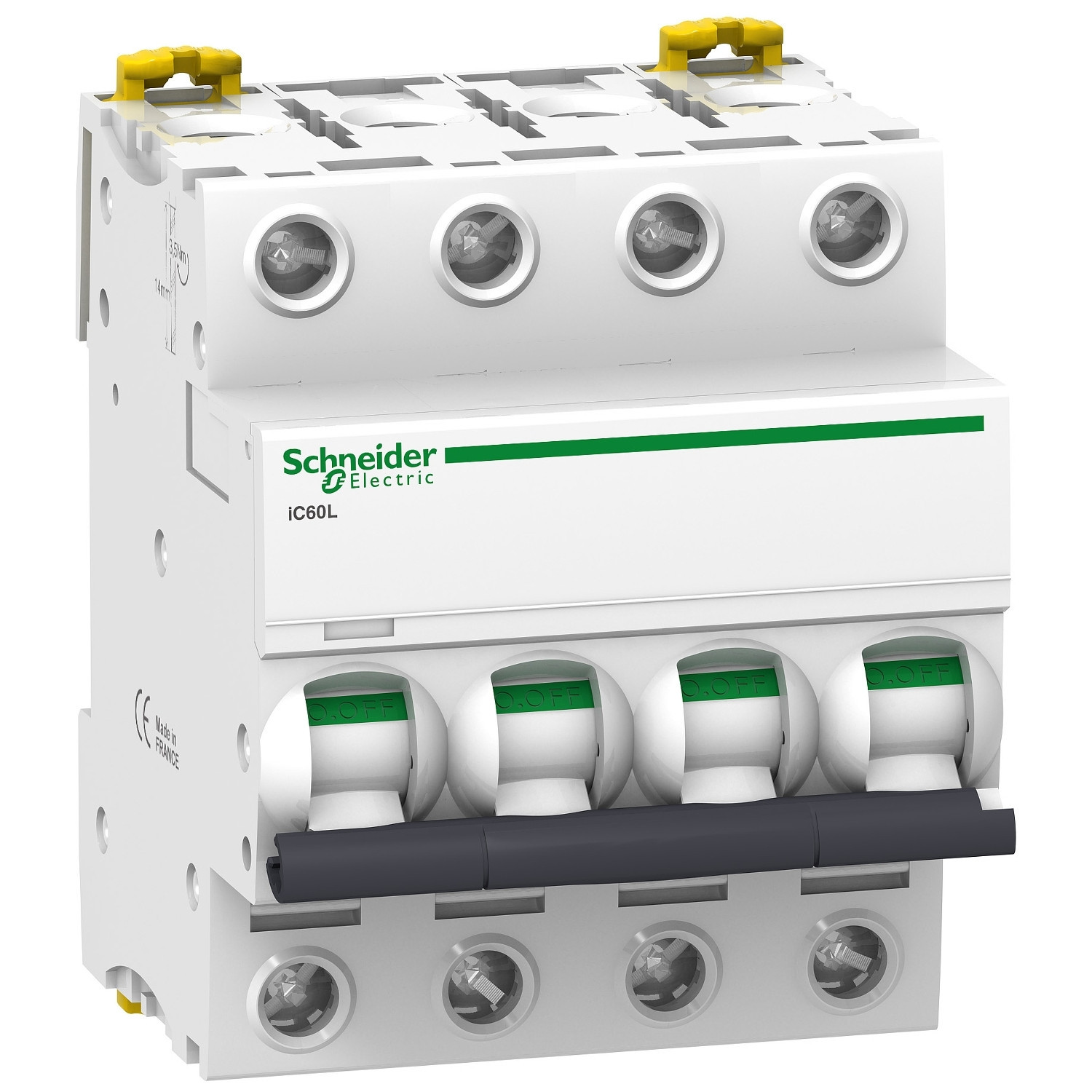

A9F94450 Schneider iC60L disjoncteur tétrapolaire Schneider 50A – 4P – courbe C – 15kA – À vis stock limité

Description

Caractéristiques principales du Disjoncteur triphasé et Disjoncteur triphasé + neutre et Disjoncteur tétrapolaire Schneider de référence A9F94450 :

• Application : Distribution

• Gamme : Acti 9

• Nom du produit : Acti 9 iC60

• Type de produit ou équipement : Disjoncteur miniature

• Nom de l’appareil : IC60L

• Description des pôles : 4P

• Nombre de pôles protégés : 4

• In courant assigné d’emploi : 50 A

• Type de réseau : CACC

• Type de déclencheur : Thermique-magnétique

• Courbe de déclenchement : C

• Pouvoir de coupure : 10 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-215 kA Icu à 380…415 V CA 50/60 Hz se conformer à EN/CEI 60947-230 kA Icu à 220…240 V CA 50/60 Hz se conformer à EN/CEI 60947-270 kA Icu à 12…60 V CA 50/60 Hz se conformer à EN/CEI 60947-270 kA Icu à 100?133 V CA 50/60 Hz se conformer à EN/CEI 60947-220 kA Icu à <= 250 V CC se conformer à EN/CEI 60947-2

• Catégorie d’emploi : Catégorie A se conformer à EN 60947-2Catégorie A se conformer à CEI 60947-2

• Aptitude au sectionnement : Oui se conformer à EN 60947-2Oui se conformer à CEI 60947-2

• Normes : CEI 60947-2EN 60947-2

• Complémentaires Fréquence du réseau : 50/60 Hz

• Déclenchement magnétique : 8 x In +/- 20 %

• [Ics] pouvoir assigné de coupure de service en court-circuit : 15 kA 50 % se conformer à EN 60947-2 – 220…240 V CA 50/60 Hz7,5 kA 50 % se conformer à EN 60947-2 – 380…415 V CA 50/60 Hz5 kA 50 % se conformer à EN 60947-2 – 440 V CA 50/60 Hz15 kA 50 % se conformer à CEI 60947-2 – 220…240 V CA 50/60 Hz7,5 kA 50 % se conformer à CEI 60947-2 – 380…415 V CA 50/60 Hz5 kA 50 % se conformer à CEI 60947-2 – 440 V CA 50/60 Hz35 kA 50 % se conformer à EN 60947-2 – 12?133 V CA 50/60 Hz35 kA 50 % se conformer à CEI 60947-2 – 12?133 V CA 50/60 Hz20 kA 100 % se conformer à EN 60947-2 – 180?250 V CC20 kA 100 % se conformer à CEI 60947-2 – 180?250 V CC

• [Ui] tension d’isolement : 500 V CA 50/60 Hz se conformer à EN 60947-2500 V CA 50/60 Hz se conformer à CEI 60947-2

• [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN 60947-26 kV se conformer à CEI 60947-2

• Coupure pleinement apparente : Oui

• Type de commande : Par maneton

• Indication de tension : Signalisation de déclenchement

• Mode d’installation : Fixe

• Support de montage : Rail DIN

• Compatibilité des répartiteur, peigne, jeu de barres : Haut ou bas: oui

• Pas de 9 mm : 8

• Hauteur : 85 mm

• Largeur : 72 mm

• Profondeur : 78,5 mm

• Poids du produit : 0,5 kg

• Couleur : Blanc

• Endurance mécanique : 20000 cycle

• Endurance électrique : 10000 cycle

• Type de raccordement : Terminal simple (haut ou bas) 1?35 mm² rigideTerminal simple (haut ou bas) 1?25 mm² souple

• Longueur de dénudage des fils : 14 mm pour haut ou bas connexion

• couple de serrage : 3,5 N.m haut ou bas

• Protection différentielle : Bloc séparé
