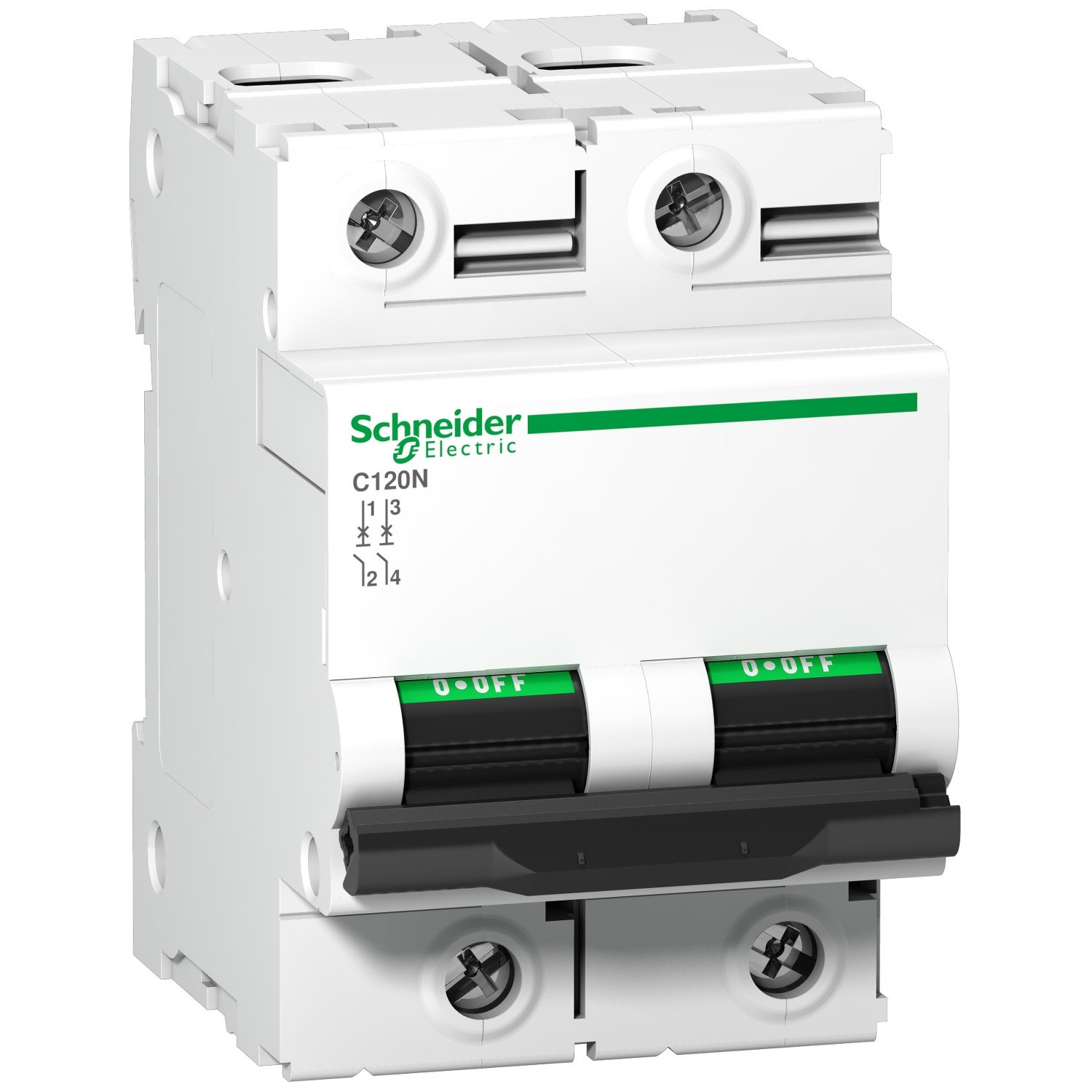

A9N18376 Schneider C120N disjoncteur tétrapolaire Schneider 125 A – 4P – courbe C – 10kA – À vis en solde

Description

Caractéristiques principales de C120N – disjoncteur – 4P – 125 A – courbe C :

Principales

• gamme: Acti 9
• nom du produit: Acti 9 C120
• type de produit ou de composant: Disjoncteur miniature
• nom abrégé d’appareil: C120N
• application de l’appareil: Distribution
• description des pôles: 4P
• nombre de pôles protégés: 4
• [In] courant assigné d’emploi: 125 A à 30 °C
• type de réseau: C.a.
• technologie de déclencheur: Thermique-magnétique
• courbe de déclenchement: C
• pouvoir de coupure:
  • 10000 A Icn à 230…400 V c.a. 50/60 Hz conforme à EN/IEC 60898-1
  • 6 kA Icu à 440 V c.a. 50/60 Hz conforme à EN/IEC 60947-2
  • 20 kA Icu à 220…240 V c.a. 50/60 Hz conforme à EN/IEC 60947-2
  • 10 kA Icu à 380…415 V c.a. 50/60 Hz conforme à EN/IEC 60947-2
  • 10 kA Icu à <= 500 V c.c. conforme à EN/IEC 60947-2
• aptitude au sectionnement: Oui conforme à IEC 60947-2
• normes:
  • EN/IEC 60947-2
  • EN/IEC 60898-1
• certifications du produit: EAC

Complémentaires

• fréquence du réseau: 50/60 Hz
• [Ue] tension assignée d’emploi:
  • 380…415 V c.a. 50/60 Hz
  • <= 500 V c.c.
  • 220…240 V c.a. 50/60 Hz
  • 440 V c.a. 50/60 Hz
  • 230…400 V c.a. 50/60 Hz
• limite de déclenchement magnétique: 5…10 x In
• [Ics] pouvoir assigné de coupure de service en court-circuit:
  • 7500 A 75 % conforme à EN/IEC 60898-1 – 230…400 V c.a. 50/60 Hz
  • 4,5 kA 75 % conforme à EN/IEC 60947-2 – 440 V c.a. 50/60 Hz
  • 7,5 kA 75 % conforme à EN/IEC 60947-2 – 380…415 V c.a. 50/60 Hz
  • 15 kA 75 % conforme à EN/IEC 60947-2 – 220…240 V c.a. 50/60 Hz
  • 10 kA 100 % conforme à EN/IEC 60947-2 – <= 500 V c.c.
• classe de limitation: 3 conforme à EN/IEC 60947-2
• [Ui] tension assignée d’isolement: 500 V c.a. 50/60 Hz conforme à EN/IEC 60947-2
• [Uimp] tension assignée de tenue aux chocs: 6 kV conforme à EN/IEC 60947-2
• coupure pleinement apparente: Oui
• type de commande: Touche à bascule
• signalisation locale: Indication ACTIVÉ/DÉSACTIVÉ
• mode d’installation: Enclipsable
• support de montage: Rail DIN symétrique 35 mm
• compatibilité du bloc de distribution et du peigne: Oui
• pas de 9 mm: 12
• hauteur: 81 mm
• profondeur: 73 mm
• largeur: 108 mm
• poids du produit: 0,82 kg
• couleur: Blanc
• durée de vie mécanique: 20000 cycle
• durée de vie électrique: 5000 cycle conforme à IEC 60947-2
• description des verrouillages optionnels: Poignée scellable avec diamètre câble 0,7mm en position OFF ou ON
• mode de raccordement:
  • Bornes type tunnel1…50 mm² rigide
  • Bornes type tunnel1,5…35 mm² souple
• longueur de dénudage des fils: 15 mm
• couple de serrage: 3,5 N.m
• protection fuite à la terre: Bloc séparé

Environnement

• degré de protection IP: IP20 conforming to IEC 60529
• niveau de pollution: 3 conforme à IEC 60947-2
• catégorie de surtension: IV
• tropicalisation: 2 conforme à IEC 60068-1
• humidité relative: 95 % à 55 °C
• altitude de fonctionnement: 2000 m
• température de fonctionnement: -25…70 °C
• température ambiante pour le stockage: -40…85 °C
