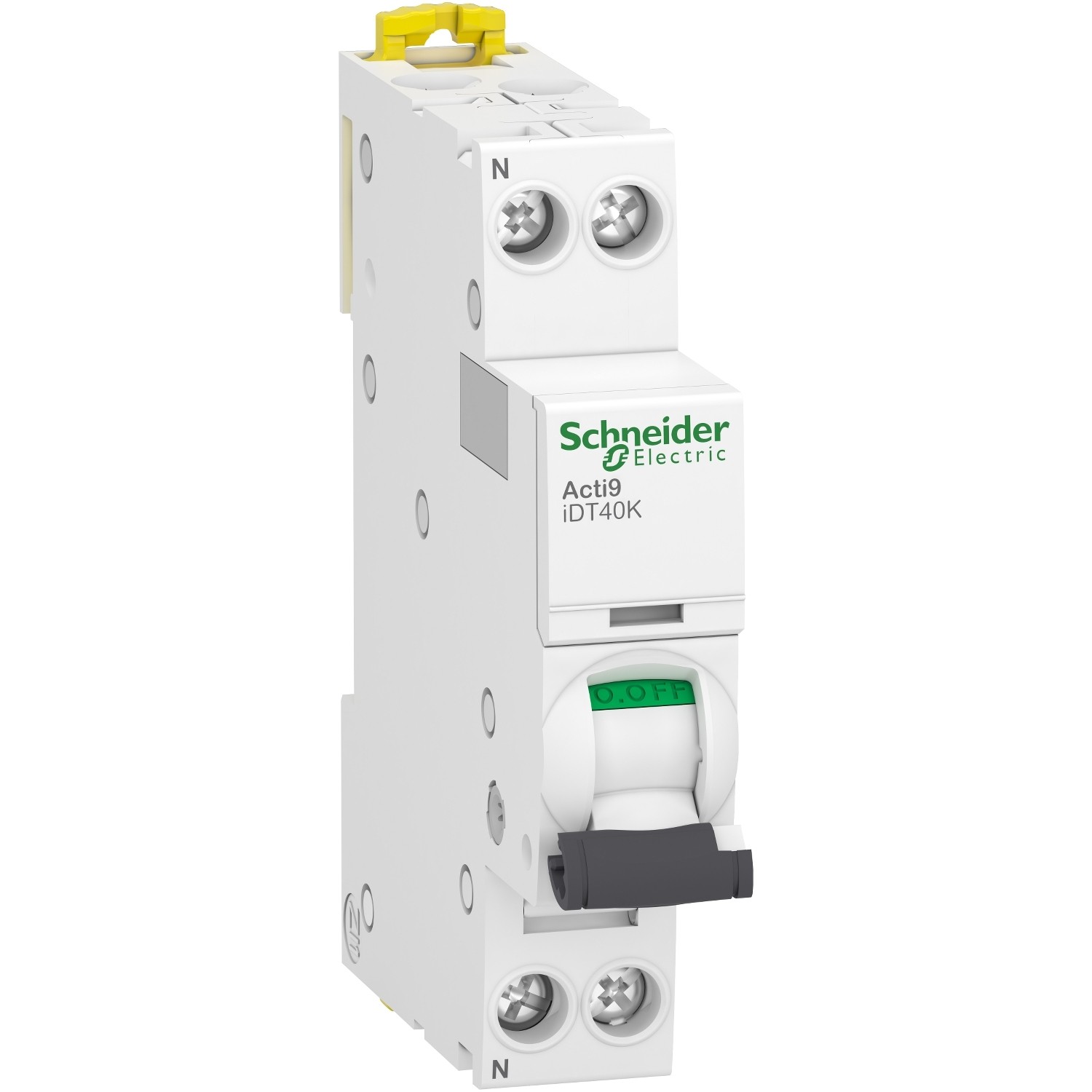

A9P71606 Schneider – Disjoncteur 6A – phase neutre 1P+N – Courbe C – 4,5kA – Bornes à vis – IDT40K vente en ligne

Description

Caractéristiques principales de Acti9 iDT40K – disjoncteur modulaire – 1P+N – 6A – courbe C – 4500A/4,5kA :

Principales

• Gamme: Acti9
• Nom du produit: Acti9 iDT40K
• Type de produit ou équipement: Disjoncteur miniature
• Nom de l’appareil: iDT40K
• Application: Distribution
• Description des pôles: 1P + N
• Nombre de pôles protégés: 1
• Position du pôle neutre: Gauche
• [In] courant assigné d’emploi: 6 A
• Type de réseau: CA
• Type de déclencheur: Thermique-magnétique
• Courbe de déclenchement: C
• Pouvoir de coupure:
  • 4500 A Icn à 230 V CA 50 Hz se conformer à EN/CEI 60898-1
  • 4,5 kA Icu à 230 V CA 50 Hz se conformer à EN/CEI 60947-2
• Aptitude au sectionnement: Oui se conformer à EN/CEI 60947-2
• Labels qualité: NF

Complémentaires

• Fréquence du réseau: 50 Hz
• [Ue] tension assignée d’emploi: 230 V CA 50 Hz
• Limite de déclenchement magnétique:
  • 5,,,10 x In se conformer à EN/CEI 60898-1
  • 8 x In +/- 20 % se conformer à EN/CEI 60947-2
• [Ics] pouvoir assigné de coupure de service:
  • 4500 A 100 % Icn à 230 V CA 50 Hz se conformer à EN/CEI 60898-1
  • 4,5 kA 100 % Icu à 230 V CA 50 Hz se conformer à EN/CEI 60947-2
• Classe de limitation: 3 se conformer à EN/CEI 60898-1
• [Ui] tension assignée d’isolement: 400 V CA 50 Hz se conformer à EN/CEI 60947-2
• [Uimp] tension assignée de tenue aux chocs: 4 kV se conformer à EN/CEI 60947-2
• Coupure pleinement apparente: Oui
• Type de commande: Par maneton
• Indication de tension: Indication ON/OFF
• Mode d’installation: Encliquetable
• Support de montage: Rail DIN
• Pas de 9 mm: 2
• Hauteur: 85 mm
• Largeur: 18 mm
• Profondeur: 74 mm
• Poids du produit: 117 g
• Couleur: Blanc
• Endurance mécanique: 20000 cycle
• Durée de vie électrique: 20000 cycle
• Verrouillages optionnels: Dispositif de cadenassage
• Raccordement amont: À vis
• Position de verrouillage: Vis
• Mode de raccordement:
  • Borne du type à cage haut ou bas1…10 mm² souple
  • Borne du type à cage haut ou bas1…16 mm² rigide
• Longueur de dénudage des fils: 14 mm for haut ou bas connection
• Couple de serrage: 2 N.m haut ou bas
• Protection différentielle: Bloc séparé

Environnement

• Normes:
  • EN/CEI 60898-1
  • EN/CEI 60947-2
• Certifications du produit:
  • CE
  • BV
  • RINA
  • DNV
• Degré de protection IP:
  • IP20 conforming to CEI 60529
  • IP40 (boîtier modulaire) conforming to CEI 60529
• Degré de pollution: 3 se conformer à EN/CEI 60947-2
• Humidité relative: 95 % à 55 °C
• Altitude de fonctionnement: 2000 m
• Température de l’air ambiant pour le fonctionnement: -25…70 °C
• Température ambiante de stockage: -40…85 °C
