Description

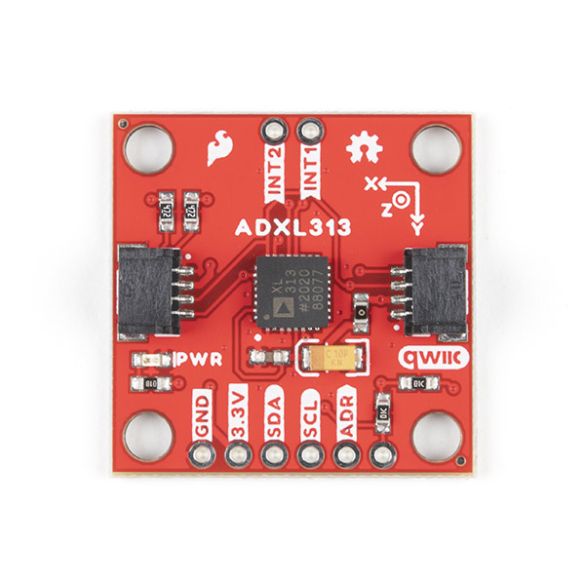

Module accéléromètre basé sur un ADXL313 haute précision 13 bits permettant la mesure d’accélérations sur 3 axes jusqu’à ±4 g. Ce module communique avec une carte compatible Arduino® ou Raspberry Pi® via le bus I2C ou SPI.

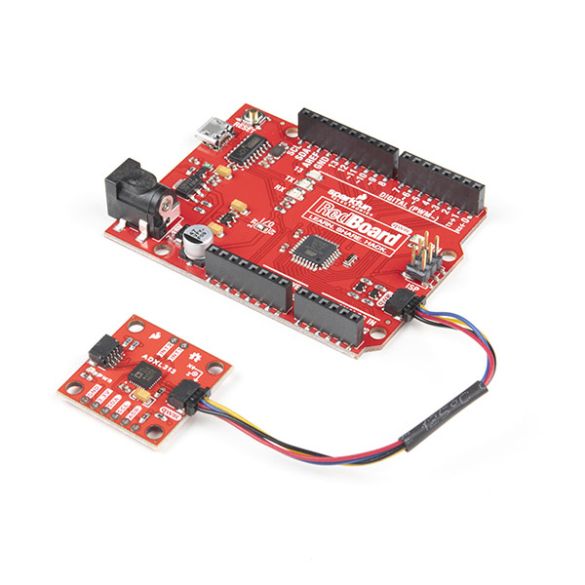

- Connectique: Ce module est compatible avec les interfaces sans soudure Stemma QT® d’Adafruit et Qwiic® de Sparkfun. Cordon compatible non inclus, voir kits et connectique.

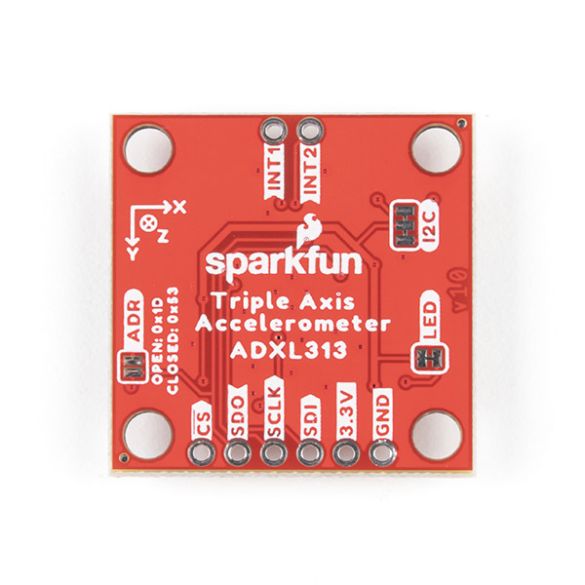

Ce capteur peut également être utilisé sans cette interface, en SPI via 5 pastilles femelles au pas de 2,54 mm. Ces pastilles peuvent accueillir un connecteur de type MH-100 à souder par vos soins.
Les modules Stemma QT et Qwiic comportent deux connecteurs permettant la mise en cascade de plusieurs modules compatibles.
- Programmation: Sparkfun met à disposition un guide d’utilisation complet, uniquement en anglais, avec librairie Arduino et exemples de codes, voir fiche technique.
Caractéristiques:
- Alimentation: 3,3 Vcc
- Consommation:
– en mesure: 300 µA
– en veille: 0,1 µA - Sortie digitale 13 bits
- Plage de mesure: ±0,5 g, ±1 g, ±2 g et ±4 g
- Interfaces:
– SPI: pastilles à souder
– I2C: 2 x connecteurs « Qwiic Connect » (JST 4 broches au pas de 1 mm) - Adresses I2C: 0x1D ou 0x53 via pontet à souder
- Dimensions: 26 x 26 mm
Référence Sparkfun: SEN-17241
Photos CC BY 2.0
