Présentation et fonctionnalités :

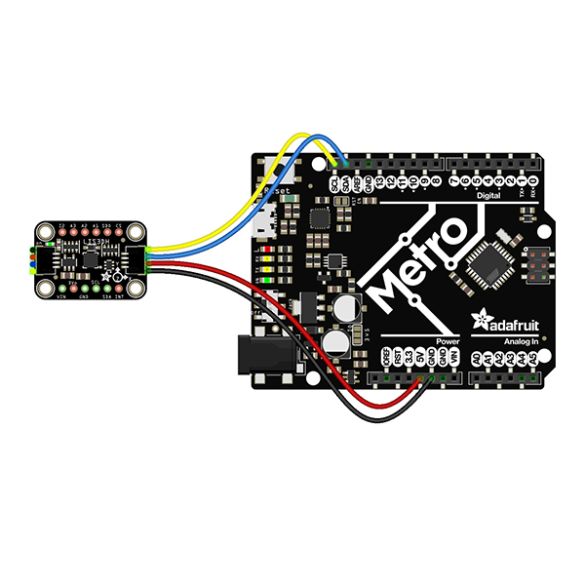

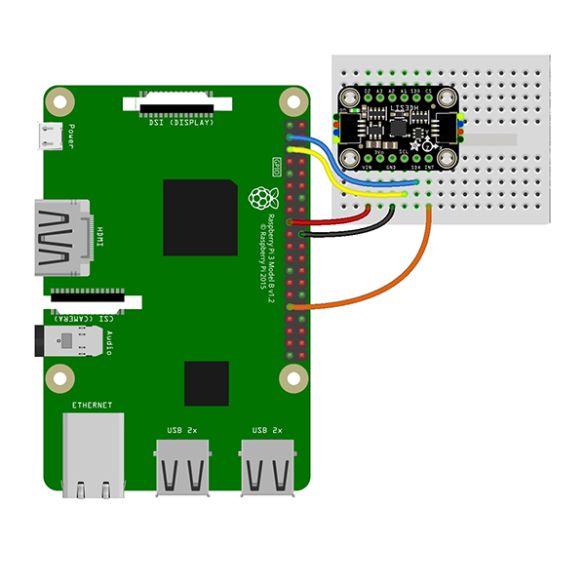

Module accéléromètre LIS3DH mesurant les accélérations jusqu’à ±16 g. Ce capteur communique avec une carte compatible Arduino ou Raspberry Pi via le bus I2C ou une liaison SPI.
Le LIS3DH détecte les tap, double-tap et la chute libre.
Programmation et communication :
Adafruit met à disposition un guide d’utilisation, uniquement en anglais, comprenant des librairies et des exemples de codes Arduino et Python, voir fiche technique.
Connectique :
Ce module est compatible avec les interfaces sans soudure Stemma QT et Qwiic donnant accès au bus I2C. Cordon non inclus, voir kits et connectique.
Le bus I2C et l’interface SPI sont également accessibles sur des pastilles à souder (connecteur M/M à souder inclus).
Ce module comporte également 3 entrées analogiques.
Contenu :

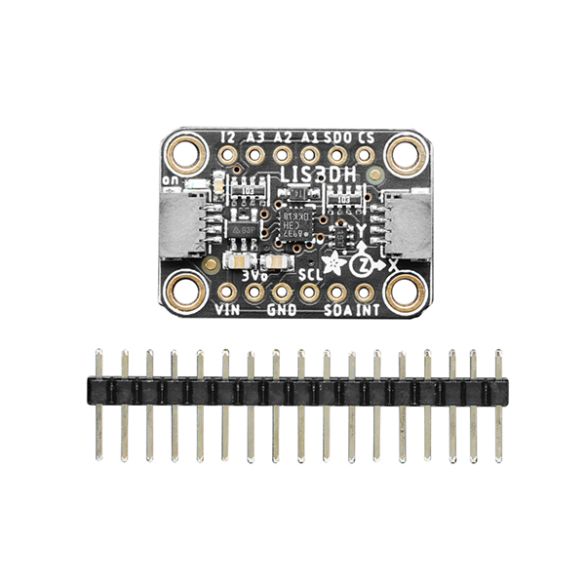

– 1 x module accéléromètre LIS3DH
– 1 x connecteur 17 cts mâles à souder
Remarque :
Selon les approvisionnements, le connecteur Stemma QT peut être beige ou noir.
Caractéristiques :
- Alimentation : 3 à 5 Vcc
- Interface I2C :
– sur connecteur Qwiic ou Stemma QT
– sur pastilles femelles au pas de 2,54 mm (connecteur mâle à souder inclus) - Interface SPI :
– sur pastilles femelles au pas de 2,54 mm (connecteur mâle à souder inclus) - Adresse I2C : 0x18 ou 0x19 (via pontet à souder)
- Plages de mesure : ±2 g – ±4 g – ±8 g – ±16 g
- Sortie 16 bits
- Sortie 3,3 Vcc/100 mA
- 3 x entrées analogiques (ADC 10 bits) : 0,9 à 1,8 V
- Broche d’interruption
- Dimensions : 25,7 x 17,7 x 4,6 mm
- Poids : 1,5 g
Référence Adafruit : 2809
