Description
Présentation et fonctionnalités :

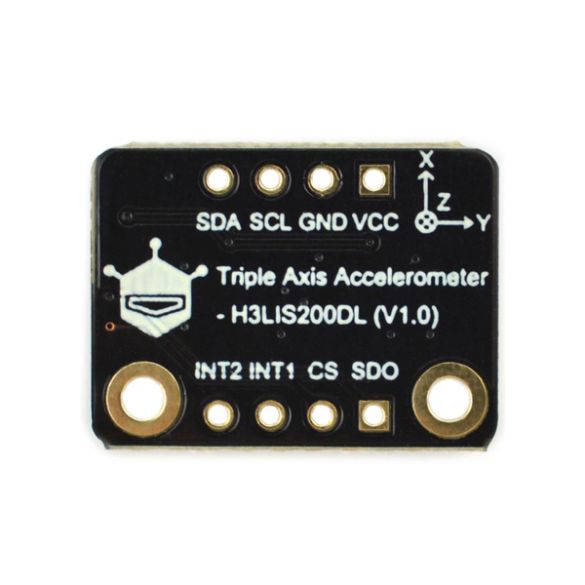

Accéléromètre 3 axes H3LIS200DL à larges plages de mesure ±100 g et ±200 g.
Ce module se connecte en I2C ou en SPI (3,3 V uniquement pour les 2 modes) sur une carte compatible Arduino, ESP32 ou Raspberry Pi.
Programmation et communication :
DFRobot met à dispositions des exemples de programmes pour cartes compatibles Arduino et Raspberry Pi, voir fiche technique.
Connectique :
Les interfaces I2C et SPI ainsi que l’alimentation sont disponibles sur des pastilles (connecteurs M/M à souder inclus).
Applications et exemples :
- Détection et enregistrement d’impact à grande vitesse
- Détection de chute libre
- Test de collision
Contenu :

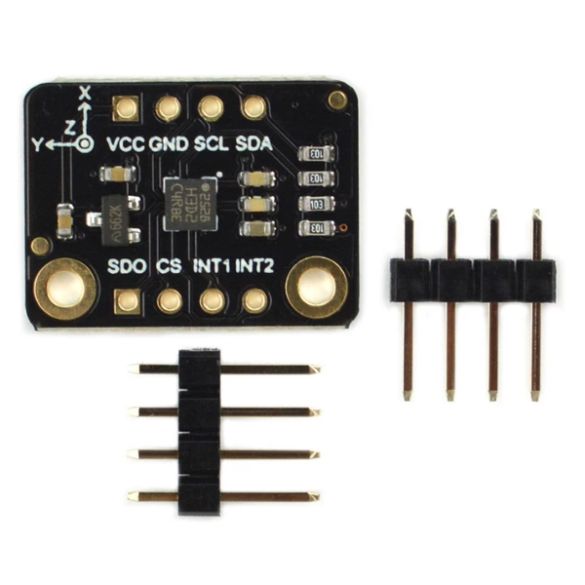

– 1 x module accéléromètre H3LIS200DL Fermion
– 2 x connecteurs M/M à souder
Référence DFRobot : SEN0408
Remarques :
Ce module est uniquement compatible avec un niveau logique 3,3 V. Son utilisation sur un microcontrôleur 5 V (ex: Arduino Uno) sans convertisseur de niveau l’endommagerait (voir BOB-15439).
Une version compatible 5 V et avec connectique Gravity est également disponible, voir SEN0412.
Caractéristiques :
- Alimentation : 3,3 Vcc
- Consommation :
– mode faible consommation : 10 µA
– mode normal : 0,4 mA maxi - Plages de mesure : ±100 g et ±200 g
- Interface : I2C et SPI
- Adresses I2C: 0x19 (0x18 via broche SDO)
- Sortie 8 bits
- Fréquence de mesure : 0,5 Hz à 1 KHz
- Température de service : -40 à 85 °C
- Dimensions : 15 x 20 mm
