Actionneur 50mm LACT2P + feedback en ligne

Description

Vérin électrique de 50 mm conçu pour pousser ou tirer une charge. Un moteur à courant continu de 12 Vcc assure le déplacement de l’axe. Le sens de déplacement dépend de la polarité d’alimentation.

Un potentiomètre de 10 kΩ permet de connaître la position de l’actionneur (la valeur varie en fonction de la position de l’actionneur).

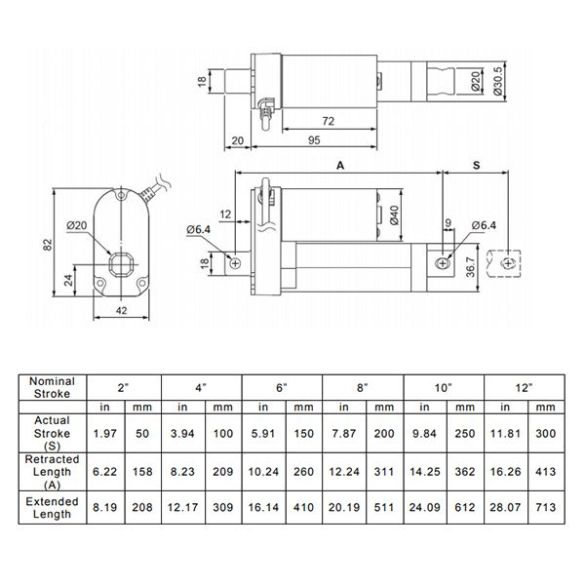

Remarque: les dimensions des longueurs dépliée et repliée sont données pour les milieux des deux trous de fixation.

Caractéristiques:

• Alimentation à prévoir: 12 Vcc
• Consommation:
  – à vide: 1,2 A
  – en charge: 3,2 A
  – bloqué: 7 A
• Course: 50 mm
• Force: 50 kg
• Vitesse
  – à vide: 14,6 mm/s
  – en charge: 12,3 mm/s
• Cycle: 25% maxi (1 minute de fonctionnement pour 3 minutes à l’arrêt)
• Indice de protection: IP65
• Dimensions:
  – replié: 158 x 82 x 42 mm
  – déplié: 208 x 82 x 42 mm
• Poids: 1,3 kg
