Description
Adaptateur donnant accès à une interface RS485 sur un bornier à vis depuis une carte LattePanda de première génération.

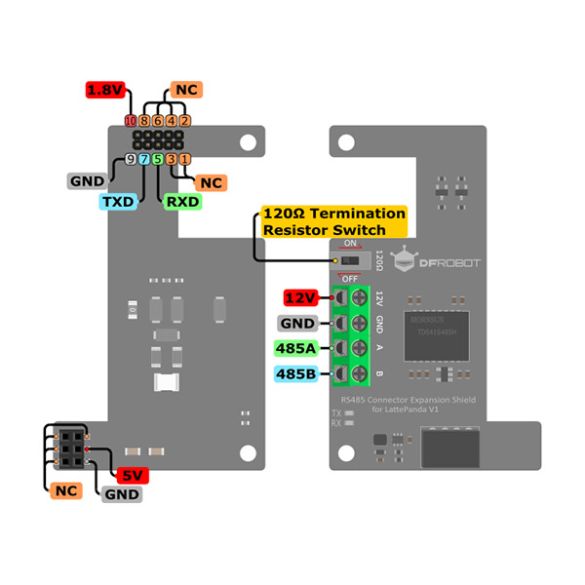

Ce module se raccorde sur le port UART et sur le connecteur D1 (pour l’alimentation) disponibles sur la LattePanda, voir illustration.

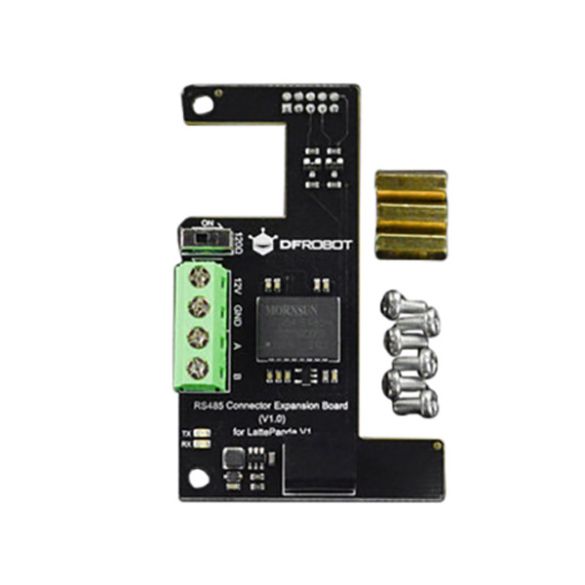

Livré avec la visserie nécessaire à la fixation sur une carte LattePanda.
Remarques:
- Lors de la connexion de ce module, la carte LattePanda doit impérativement être hors tension.
- Ce module est uniquement compatible avec les LattePanda de première génération et non avec les LattePanda Alpha et Delta.
Caractéristiques:
- Alimentation: 5 Vcc via la carte LattePanda
- Interface: RS485
- Vitesse: 1 Mbps
- Connecteur: borniers à vis
- Tension de sortie: 12 Vcc maxi
- Indication d’émission de données
- Température de service: -40 à 85 °C
Référence DFRobot: DFR0684
