Description

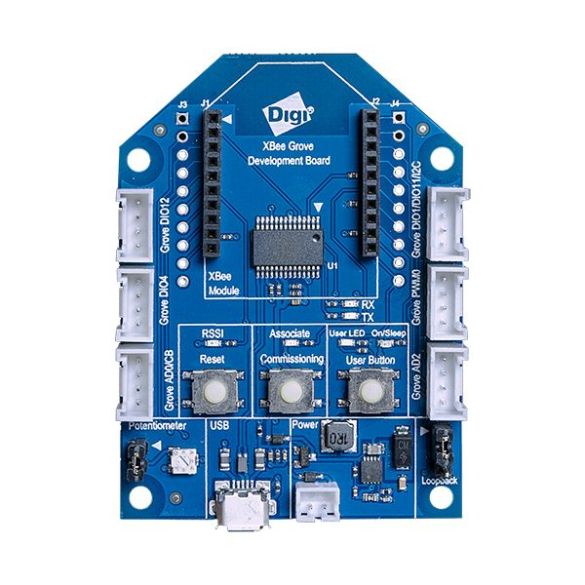

Carte de développement permettant la réalisation de projets Xbee associés à des modules ou capteurs Grove de Seeedstudio (Xbee et modules Grove non inclus)
Le module Xbee s’enfiche simplement dans l’emplacement prévu sur la carte de développement. Les modules et capteurs se connectent sur 6 connecteurs compatibles Grove (I2C, digitaux, analogiques).
Application: création d’un réseau sans fil Xbee avec capteurs et actionneurs Grove.
Cette carte intègre également un potentiomètre de 10 kΩ raccordé sur la broche AD3 du module Xbee autorisant la génération d’un signal analogique compris entre 0 et 3,3 Vcc.
Le module Xbee installé sur la carte de développement peut être alimenté et programmé via une interface micro-USB (cordon non inclus). Un connecteur JST 2 mm permet l’alimentation via un accu LiPo 3,7 Vcc non inclus.
La configuration du module Xbee s’effectue via le logiciel XCTU disponible pour Windows, MacOS et Linux, voir téléchargements DIGI.
Remarques:
- Les E/S des modules Xbee sont uniquement compatibles avec le niveau logique 3,3 Vcc. Une tension supérieure endommagerait le module Xbee.
- Il est impératif de vérifier la compatibilité des modules Grove avec le module Xbee (niveau logique, interface, etc).
Caractéristiques:
- Alimentation:
– 5 Vcc via le connecteur micro-USB (cordon non inclus)
– 3,7 Vcc via accu LiPo sur connecteur JST (accu non inclus) - Régulateur intégré: 3,3 Vcc/500 mA
- Interfaces:
– 1 x connecteur Xbee
– 1 x connecteur Grove I2C
– 2 x connecteurs Grove digitaux
– 2 x connecteurs Grove digitaux et analogiques
– 1 x connecteur Grove PWM - Potentiomètre 10 kΩ raccordé sur AD3
- Bouton reset
- Bouton programmable sur AD4
- Bouton de déploiement Xbee: raccordé à la broche de mise en service du module Xbee, également raccordé à AD0
- LED d’association
- LED utilisateur sur AD4
- LED d’état (fonctionnement ou veille)
- Inverseur de sélection UART

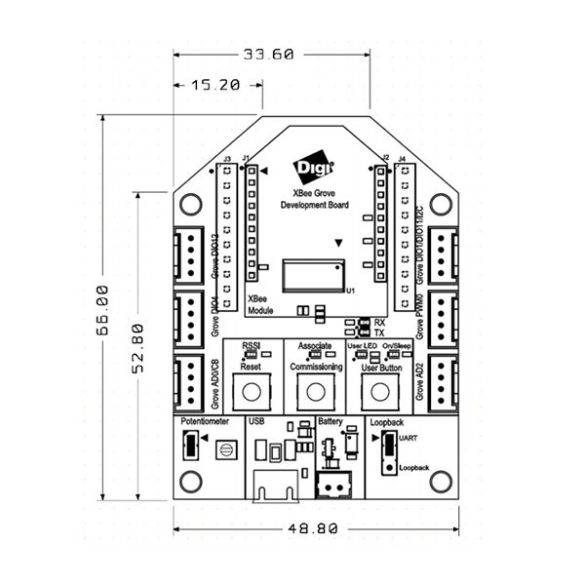

- Dimensions: 66 x 49 mm
Référence DIGI: Xbee Grove Development Board
