Description
Présentation et fonctionnalités :

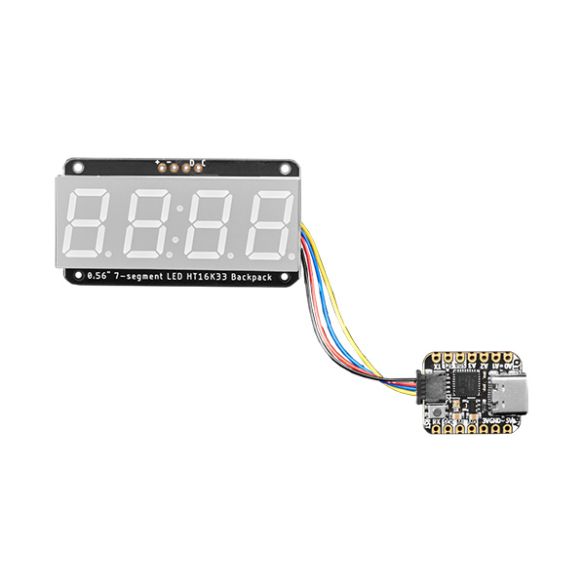

Module à afficheur 4 digits à 7 segments blancs de la gamme Stemma QT d’Adafruit à intégrer dans un projet Arduino ou Raspberry Pi. Il est idéal pour un projet à microcontrôleur nécessitant un affichage digital clair et lumineux de données numériques.
L’afficheur comporte un séparateur à double point et chaque digit est séparé d’un point.
Il est soudé sur le circuit imprimé.
Programmation et communication :
Le module communique avec le microcontrôleur via une liaison I2C.
Adafruit met à disposition un guide d’utilisation, uniquement en anglais, comprenant des librairies et des exemples de codes Arduino, CircuitPython et Python, voir fiche technique.
Connectique :
Ce module dispose de deux connecteurs Stemma QT/Qwiic permettant la mise en cascade de plusieurs modules.
Le bus I2C est également accessible sur des pastilles femelles à souder (connecteur à souder inclus).
Contenu :
– 1 x module afficheur 4 digits blancs I2C
– 1 x connecteur 6 cts à souder
Remarque :
Une version avec le backpack à souder par vos soins est également disponible, voir ADA1002.
Caractéristiques :
- Alimentation : 3,3 et 5 Vcc
- Interface I2C :
– sur connecteur Qwiic de Sparkfun ou Stemma QT d’Adafruit
– sur 4 pastilles femelles au pas de 2,54 mm - Adresse I2C : 0x70 à 0x77 (via pontets à souder)
- Hauteur des digits : 10 mm
- Affichage :
– nombres et certains caractères
– virgules après chaque digit
– double-point de séparation - Dimensions : 50 x 26 x 19 mm
- Poids : 14 g
Référence Adafruit : 5604
