Description
Présentation et fonctionnalités :
Module à afficheur 4 digits à 7 segments jaunes. Ce module est idéal pour un projet à microcontrôleur nécessitant un affichage digital clair et lumineux de données numériques.
L’afficheur comporte un séparateur à double point et chaque digit est séparé d’un point.
Programmation et communication :
Le module communique avec une carte compatible Arduino ou Raspberry Pi via le bus I2C.
Adafruit met à disposition un guide d’utilisation, uniquement en anglais, comprenant des librairies et des exemples de codes Arduino, CircuitPython et Python, voir fiche technique.
Connectique :

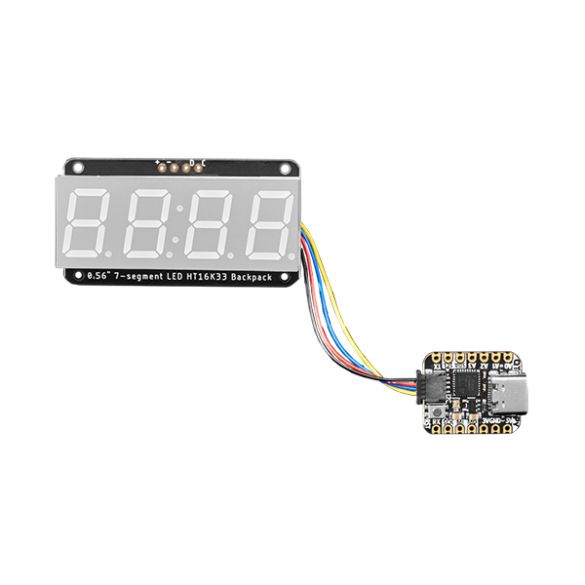

Ce module est compatible avec les interfaces I2C sans soudure Stemma QT d’Adafruit et Qwiic de Sparkfun. Un cordon compatible est à prévoir, voir connectique.
Il peut également être utilisé sans cette interface, via un connecteur mâle inclus à souder par vos soins.
Les modules Stemma QT et Qwiic comportent deux connecteurs permettant la mise en cascade de plusieurs modules. L’adresse I2C est modifiable via dip-switches et rend possible l’utilisation de 4 afficheurs maxi sur un seul microcontrôleur.
Contenu :

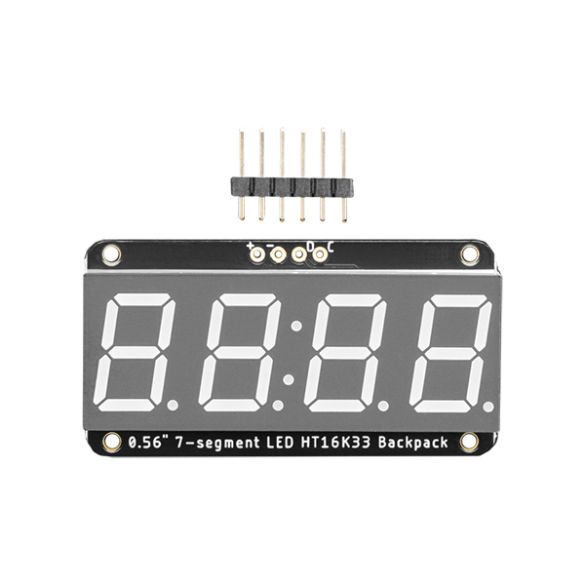

– 1 x afficheur 4 digits à 7 segments avec interface Qwiic et Stemma QT
– 1 x connecteur à souder 5 broches
Remarque :
Une version avec le backpack à souder par vos soins est également disponible, voir ADA879.
Caractéristiques :
- Alimentation : 3,3 et 5 Vcc
- Interface I2C :
– sur connecteur Qwiic de Sparkfun ou Stemma QT d’Adafruit
– sur 4 pastilles femelles au pas de 2,54 mm - Adresse I2C : 0x70 à 0x77 (via dip-switches)
- Hauteur des digits : 10 mm
- Affichage :
– nombres et certains caractères
– point après chaque digit
– double-point de séparation - Dimensions : 50 x 26 x 20 mm
- Poids : 14,5 g
Référence Adafruit: 5602
