Description

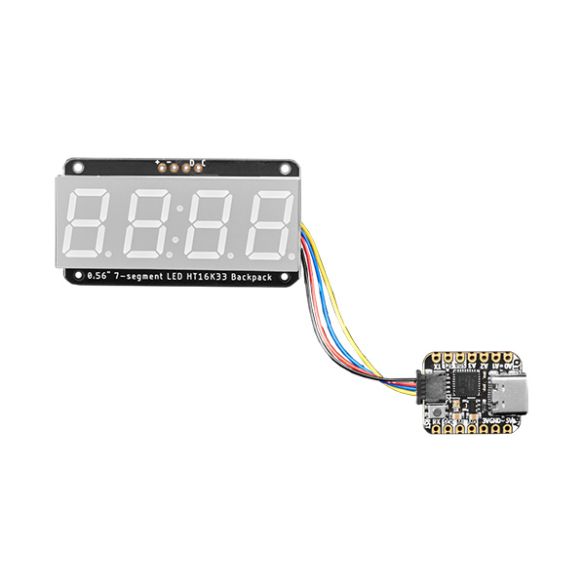

Module à afficheur 4 digits à 7 segments jaunes.
- Fonctionnalités: ce module est idéal pour un projet à microcontrôleur nécessitant un affichage digital clair et lumineux de données numériques.
L’afficheur comporte un séparateur à double point et chaque digits est séparé d’un point.
- Programmation: le module communique avec une carte compatible Arduino® ou Raspberry Pi® via le bus I2C. Adafruit met à disposition un guide d’utilisation, uniquement en anglais, comprenant des librairies et des exemples de codes Arduino, CircuitPython et Python, voir fiche technique.
- Connectique: ce module est compatible avec les interfaces I2C sans soudure Stemma QT® d’Adafruit et Qwiic® de Sparkfun. Le cordon compatible est à prévoir, voir connectique.
Il peut également être utilisé sans cette interface, via un connecteur mâle inclus à souder par vos soins.
Les modules Stemma QT et Qwiic comportent deux connecteurs permettant la mise en cascade de plusieurs modules. L’adresse I2C est modifiable via dip-switches et rend possible l’utilisation de 4 afficheurs maxi sur un seul microcontrôleur.
- Remarques:
– L’utilisation de ce module nécessite la soudure de l’afficheur sur le circuit « backpack » I2C inclus.
– Une version avec le backpack soudé est également disponible, voir ADA5602.
Caractéristiques:
- Alimentation: 3,3 et 5 Vcc
- Interface I2C:
– sur connecteur Qwiic de Sparkfun ou Stemma QT d’Adafruit
– sur 4 pastilles femelles au pas de 2,54 mm - Adresse I2C: 0x70 à 0x77 (via dip-switches)
- Hauteur des digits: 10 mm
- Affichage:
– nombres et certains caractères
– point après chaque digit
– double-point de séparation - Dimensions: 50 x 26 x 12 mm
- Poids: 14 g
Référence Adafruit: 879
