Description

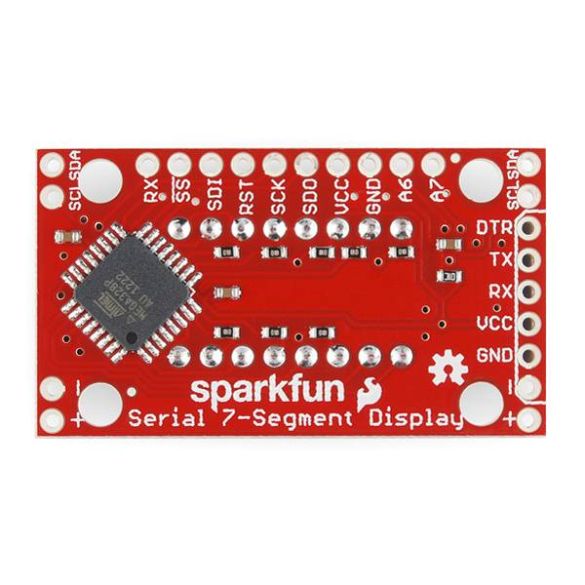

Ce module combine un afficheur blanc 4 digits de 7 segments à un microcontrôleur ATMega328, ce qui permet de commander chaque segment en utilisant très peu de lignes d’E/S.

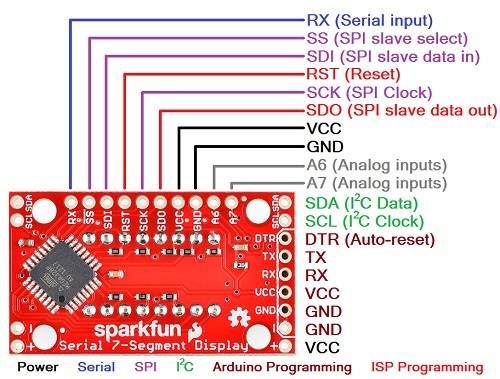

Le module afficheur peut être commandé de 3 façons: mode série TTL, interface série SPI ou interface I2C. Vous pouvez également le programmer en mode stand-alone grâce à son microcontrôleur intégré (incluant le bootloader Arduino).
Un connecteur est prévu pour raccorder un module FTDI (nécessite la soudage d’un connecteur de type MH100 et l’utilisation de cordons F/F) pour la programmation.
Alimentation: 3,3 à 5 VccConsommation:- 3,8 à 7,9 mA sous 3,3 Vcc- 6,9 à 14,1 mA sous 5 VccHauteur des digits: 10 mmInterfaces série TTL, SPI et I2CAffichage: nombres, lettres et certains caractèresContrôle individuel des segments et pointsLuminosité sélectionnableVitesse sérielle sélectionnableDimensions afficheur: 40 x 13 x 7 mmDimensions module: 41 x 24 mmRéférence Sparkfun: COM-11629Photos CC BY-NC-SA 3.0
