Afficheur LCD 4×20 DFR0154 promo

Description

Afficheur LCD 4 x 20 caractères rétroéclairé se raccordant via le bus I2C sur un microcontrôleur compatible Arduino^® par exemple.

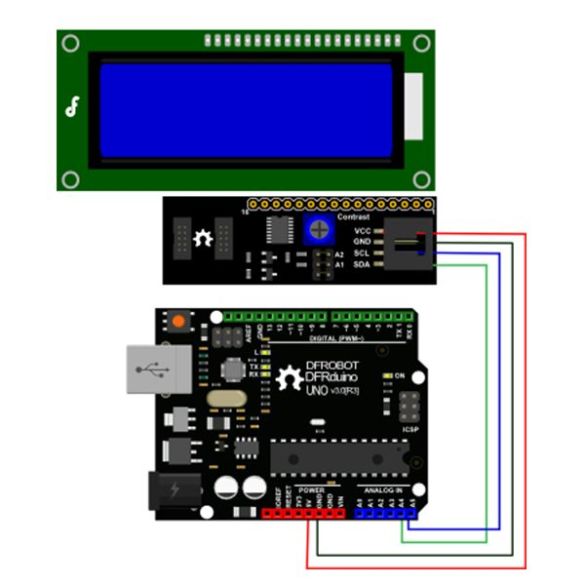

Le module se raccorde sur une carte compatible Arduino® par l’intermédiaire de la carte multi-interface DFR0074 via un câble 4 contacts non inclus. Il peut aussi se raccorder directement sur une carte Arduino® via des câbles de liaison non inclus (voir fiche technique).

Remarques:
– La nouvelle version 1.2 de cet afficheur comporte un brochage différent de la précédente. Les broches du connecteurs sont dans l’ordre suivant: Vcc, GND, SCL et SDA.

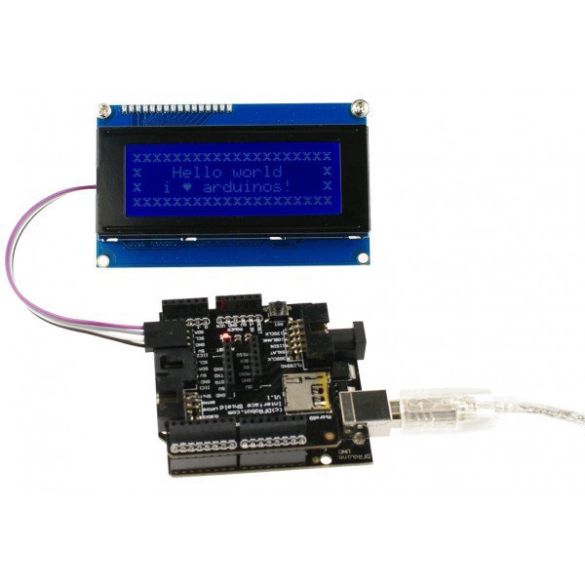

– Comme exemple, l’utilisation du programme « Hello World » disponible de base dans la librairie LiquidCrystal I2C est conseillé (voir fiche technique). Dans l’exemple téléchargé avec la librairie, il est nécessaire de changer l’adresse I2C en 0x20.

Caractéristiques:

• Alimentation: 3,3 et 5 Vcc
• Interface I2C
• Adresse I2C: 0x20 (0x20 à 0x27 via cavaliers)
• Brochage:
  – Vcc
  – GND
  – SCL
  – SDA
• Caractères blancs sur fond bleu
• Contraste ajustable via potentiomètre
• Dimensions: 98 x 60 x 24 mm

Référence fabricant: DFR0154
