Description
Présentation et fonctionnalités :
Module à afficheur tactile rond de 1,28″ pour cartes programmables de la série XIAO de Seeed Studio.

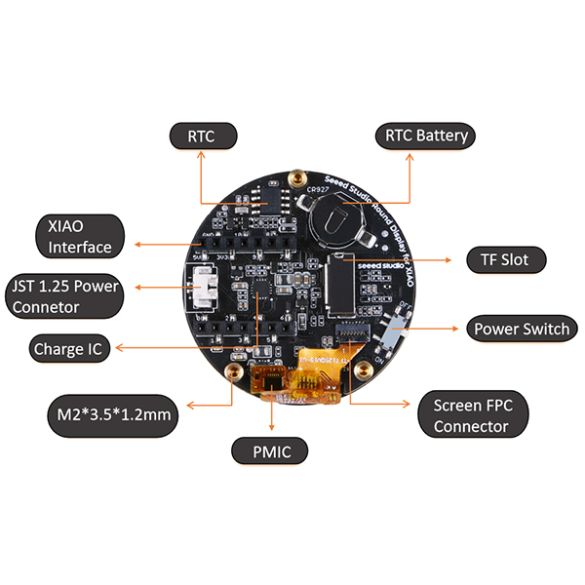

Ce module intègre également :
– 1 x lecteur de carte microSD (32 GB maxi, non incluse)
– 1 x circuit horloge temps réel (pile CR927 non incluse)
– 1 x connecteur JST 1.25 pour accu LiPo 3,7 Vcc (circuit de charge via l’USB de la XIAO)
– 1 x inverseur ON-OFF
Combiné à une carte XIAO, ce module est idéal pour la réalisation d’un projet compact et autonome nécessitant un affichage tactile couleur.
Un boîtier adapté à cet afficheur peut être imprimé en 3D (fichier STL disponible en fiche technique).
Programmation et communication :
Un guide d’utilisation comportant des librairies et plusieurs exemples de programmes Arduino sont disponibles sur le site du fabricant.
Connectique :

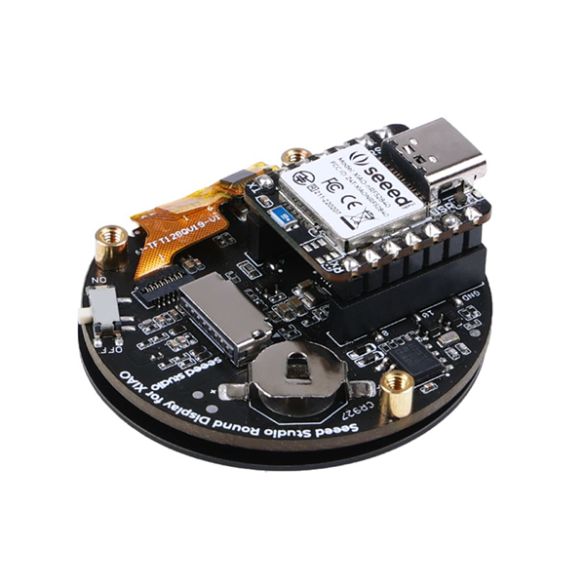

La carte XIAO s’insère dans le support prévu à l’arrière de l’afficheur.
Exemples d’application :
Montre tactile programmable, indicateur portable, afficheur interactif, etc.
Remarques :
En cas d’utilisation avec la carte XIAO ESP32S3 Sense, la sélection du lecteur microSD s’effectue grâce à un dipswitch.
La carte XIAO doit disposer de connecteurs mâles soudés.
Caractéristiques :
- Alimentation :
– 5 Vcc via le port USB de la XIAO (carte et cordon non inclus)
– 3,7 Vcc via un accu LiPo (circuit de charge USB via XIAO intégré) - Afficheur :
– dimensions : 1,28″
– résolution : 240 x 240 pixels
– couleurs : 65000 - Dimensions : 39 x 39 mm
Référence Seeed Studio : 104030087
