Description
Présentation et fonctionnalités :
Ce kit à souder soi-même de Kitronik permet la réalisation d’une alarme de porte ou de tiroir. Le mouvement d’ouverture est détecté par un microrupteur installé sur une porte.
Le microrupteur peut aussi être remplacé par un contact magnétique.
La minuterie définit un délai d’ouverture avant que le buzzer ne s’active. Cette minuterie est désactivable via un interrupteur à glissière.
Une seconde minuterie coupe l’alarme après 2 minutes.
Ce kit s’alimente avec 4 piles AA (à prévoir, voir articles conseillés).

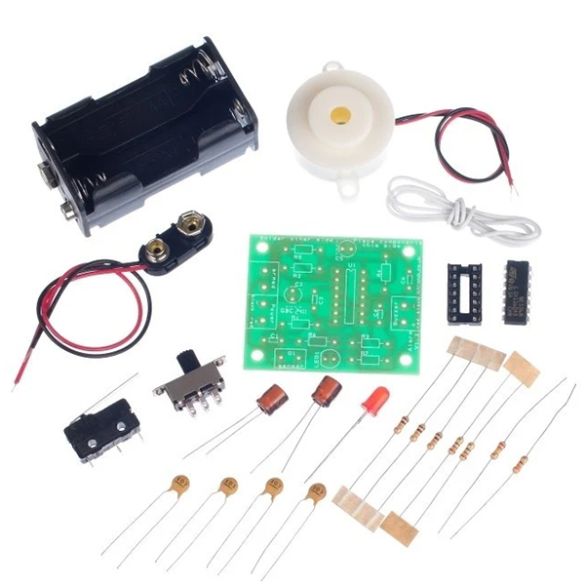

Contenu :
– 1 x coupleur pour 4 piles AA (non incluses) + cordon
– 1 x interrupteur à glissière
– 1 x circuit NE556
– 1 x support pour CI DIL14
– 1 x buzzer piézo
– 4 x condensateurs céramiques 10 nF/50 V
– 2 x condensateurs 100 µF
– 3 x résistances 10 kΩ
– 1 x résistance 220 kΩ
– 2 x résistances 1,2 MΩ
– 1 x résistance 330 Ω
– 1 x microrupteur à levier
– 1 x LED rouge 5 mm
– 1 x circuit imprimé
Référence Kitronik : 2101
Remarques :
Kits à souder par vos soins.
Caractéristiques :
- Alimentation : via 4 piles AA (non incluse)
- Dimensions : 51 x 41,5 mm
