Description
Présentation et fonctionnalités :

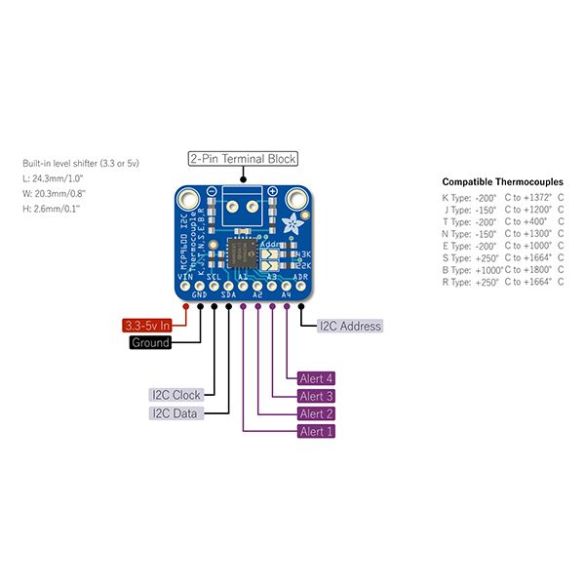

Amplificateur basé sur un MCP9600 permettant le raccordement d’un thermocouple de type K, J, T, N, S, E, B et R type T.
Programmation et communication :
Cet amplificateur communique avec un microcontrôleur type Arduino, Raspberry Pi ou compatible via le bus I2C.
Ce module nécessite l’installation d’une librairie Arduino ou CircuitPython suivant l’utilisation (voir fiche technique).
Connectique :
Suivant l’utilisation, ce module nécessite la soudure d’un connecteur 9 broches inclus.
Contenu :
– 1 x module amplificateur MCP9600
– 1 x connecteur mâle à souder
Caractéristiques :
- Alimentation : 3,3 ou 5 Vcc
- Résolution : ± 0,0625 °C
- Interface : I2C
- Compatibilité sondes :
– type K: – 200 °C à + 1372 °C
– type J: – 150 °C à + 1200 °C
– type T: – 200 °C à + 400 °C
– type N: – 150 °C à + 1300 °C
– type E: – 200 C à + 1000 °C
– type S: + 250 °C à + 1664 °C
– type B: + 1000 °C à + 1800 °C
– type R: + 250 °C à + 1664 °C - Dimensions : 24 x 20 x 3 mm
- Poids : 1,7 g
Référence Adafruit : 4101
