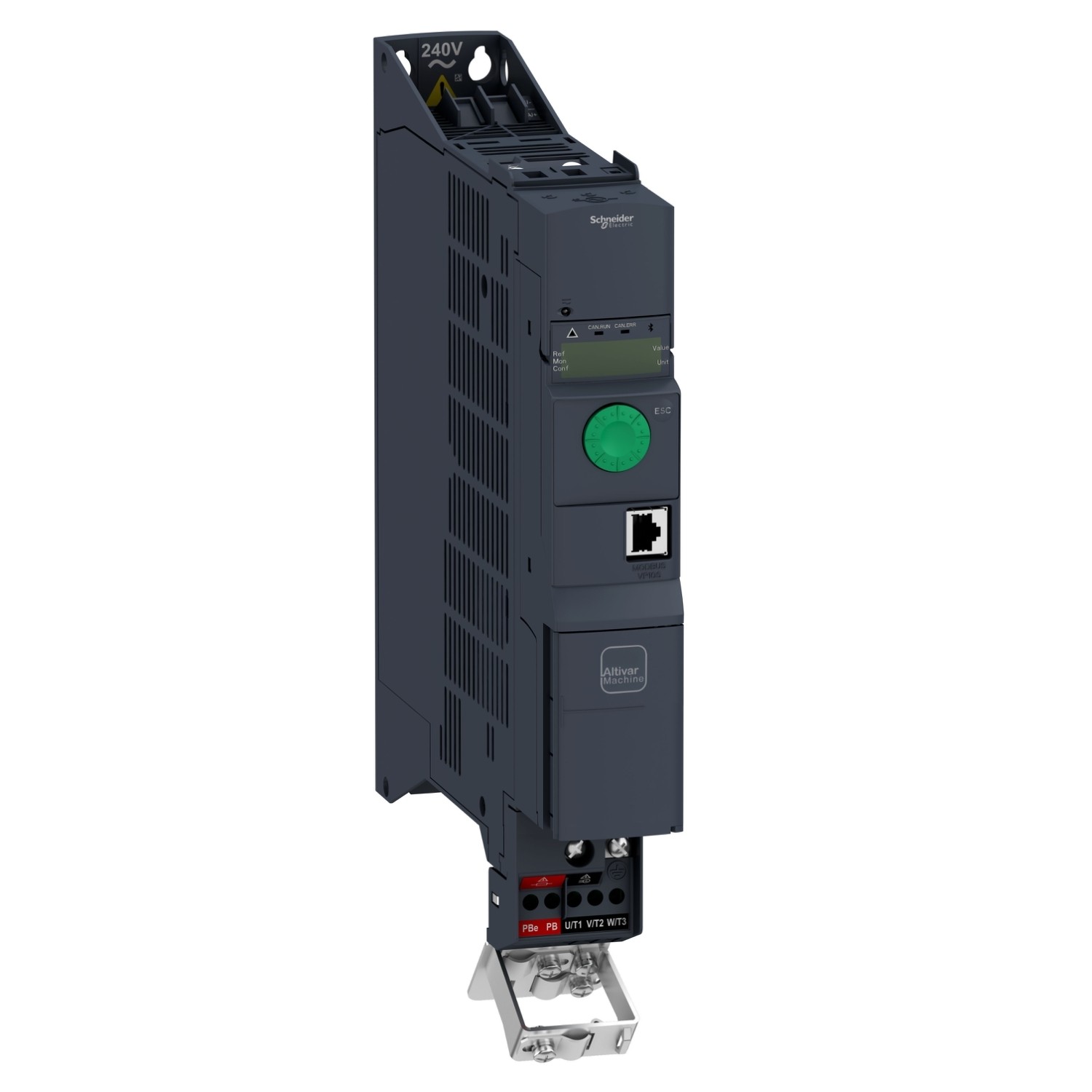

ATV320U02M2C Variateur de vitesse moteur triphasé 0.18 kW CEM – Alimentation 220V – Altivar ATV320 Schneider en ligne

Description

Principales Gamme de produits

Altivar Machine ATV320

Type de produit ou équipement

Variateur de vitesse

Application spécifique du produit

Machines complexes

Variante

Version standard

format du lecteur

Compact

Mode d’installation

Montage au mur

Protocole de communication

Modbus sérieCANopen

carte d’options

Module de communication, CANopenModule de communication, EtherCATModule de communication, Profibus DP V1Module de communication, ProfinetModule de communication, Ethernet PowerlinkModule de communication, Ethernet IPModule de communication, DeviceNet

[Us] tension d’alimentation

200…240 V – 15…10 %

courant de sortie nominal

1,5 A

puissance moteur kW

0,18 kW pour surcharge importante

filtre CEM

Filtre intégré CEM Classe C2

degré de protection IP

IP20

Complémentaires nombre d’entrées numériques

7

type d’entrée numérique

STO suppression sûre du couple, 24 V DC, impédance: 1,5 kOhmDI1…DI6 entrées logiques, 24 V DC (30 V)DI5 programmable comme entrée en train d’impulsions: 0…30 kHz, 24 V DC (30 V)

type d’entrée numérique

Logique positive (source)Logique négative (sink)

nombre sorties numériques

3

type de sortie numérique

Collecteur ouvert DQ+ 0…1 kHz 30 V CC 100 mACollecteur ouvert DQ- 0…1 kHz 30 V CC 100 mA

Nombre d’entrées analogiques

3

type d’entrée analogique

AI1 tension: 0…10 V CC, impédance: 30 kOhm, résolution 10 bitsAI2 tension différentielle bipolaire: +/- 10 V CC, impédance: 30 kOhm, résolution 10 bitsAI3 courant: 0…20 mA (ou 4-20 mA, x-20 mA, 20-x mA ou autres modèles par configuration), impédance: 250 Ohm, résolution 10 bits

Nombre de sorties analogiques

1

type de sortie analogique

Courant configurable par logiciel AQ1: 0…20 mA impedance 800 Ohm, résolution 10 bitsTension configurable par logiciel AQ1: 0…10 V CC impedance 470 Ohm, résolution 10 bits

type de sortie relais

Relais configurable R1A 1 « F » durabilité électrique 100000 cycleRelais configurable R1B 1 « O » durabilité électrique 100000 cycleRelais configurable R1CRelais configurable R2A 1 « F » durabilité électrique 100000 cycleRelais configurable R2C

courant commuté maximum

Sortie relais R1A, R1B, R1C sur résistive charge, cos phi = 1: 3 A à 250 V ACSortie relais R1A, R1B, R1C sur résistive charge, cos phi = 1: 3 A à 30 V CCSortie relais R1A, R1B, R1C, R2A, R2C sur inductive charge, cos phi = 0,4 et L/R = 7 ms: 2 A à 250 V ACSortie relais R1A, R1B, R1C, R2A, R2C sur inductive charge, cos phi = 0,4 et L/R = 7 ms: 2 A à 30 V CCSortie relais R2A, R2C sur résistive charge, cos phi = 1: 5 A à 250 V ACSortie relais R2A, R2C sur résistive charge, cos phi = 1: 5 A à 30 V CC

courant commuté minimum

Sortie relais R1A, R1B, R1C, R2A, R2C: 5 mA à 24 V CC

méthode d’accès

Slave CANopen

4 quadrant operation possible

Vrai

profil de commande pour moteur asynchrone

Rapport tension/fréquence, 5 pointsCommande vecteur de flux sans capteur, standardRapport tension/fréquence – Économie d’énergie, U/f quadratiqueContrôle vectoriel de flux sans capteur – Economie d’énergieRapport tension/fréquence, 2 points

profil contrôle moteur synchrone

Contrôle vectoriel sans capteur

fréquence de sortie maximale

0,599 kHz

surcouple transitoire

170…200 % du couple nominal du moteur

rampes d’accélération et décélération

LinéaireUSCUSCommutation de rampeAcceleration/deceleration ramp adaptationAcceleration/deceleration automatic stop with DC injection

compensation de glissement du moteur

Automatique quelque soit la chargeRéglable 0…300 %Not available in voltage/frequency ratio (2 or 5 points)

fréquence de commutation

2…16 kHz réglable4…16 kHz avec

fréquence de découpage nominale

4 kHz

freinage d’arrêt

4 x 2,5 mm² + 2 x 1 mm² + 2 x 0,14 mm²

brake chopper integrated

Vrai

courant de ligne

3,4 A à 200 V (surcharge importante)2,8 A à 240 V (surcharge importante)

Courant maximum actuel en entrée par phase

3,4 A

maximum output voltage

240 V

puissance apparente

0,7 kVA à 240 V (surcharge importante)

Fréquence du réseau

50…60 Hz

relative symmetric network frequency tolerance

5 %

courant de court-circuit présumé de ligne

1 kA

base load current at high overload

6,9 A

puissance dissipée en W

Refroidissement naturel: 17,0 W à 200 V, fréquence de commutation 4 kHz

with safety function Safely Limited Speed (SLS)

Vrai

with safety function Safe brake management (SBC/SBT)

False

with safety function Safe Operating Stop (SOS)

False

with safety function Safe Position (SP)

False

with safety function Safe programmable logic

False

with safety function Safe Speed Monitor (SSM)

False

with safety function Safe Stop 1 (SS1)

Vrai

with sft fct Safe Stop 2 (SS2)

False

with safety function Safe torque off (STO)

Vrai

with safety function Safely Limited Position (SLP)

False

with safety function Safe Direction (SDI)

False

type de protection

Coupures de phase en entrée: variateurOvercurrent between output phases and earth: driveOverheating protection: driveShort-circuit between motor phases: driveProtection thermique: variateur

Largeur

72,0 mm

Hauteur

143,0 mm

Profondeur

109,0 mm

Poids du produit

0,8 kg
