Description
Présentation et fonctionnalités :

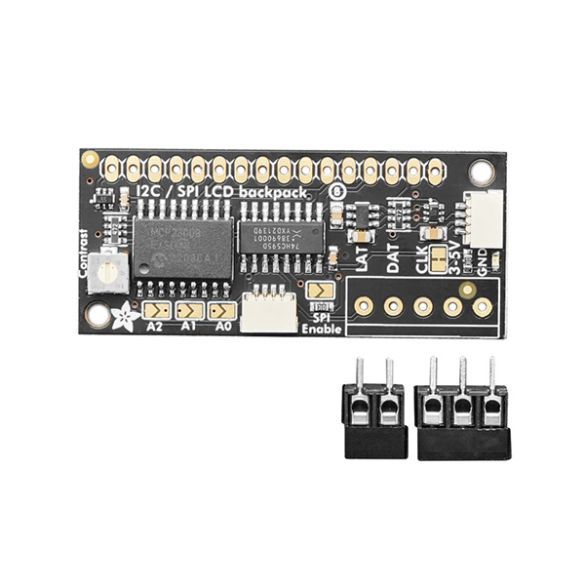

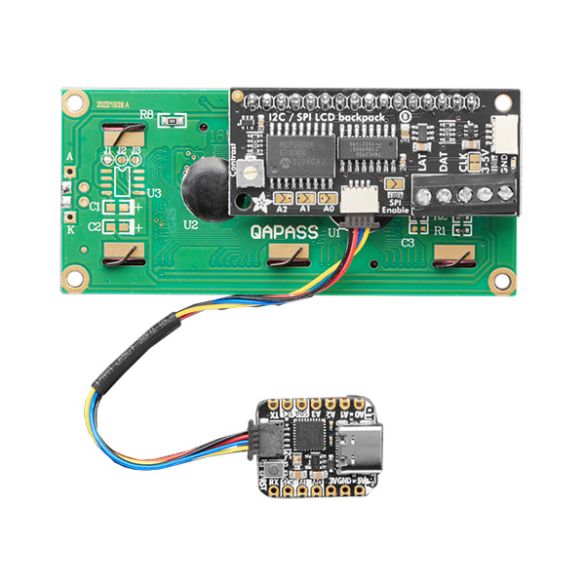

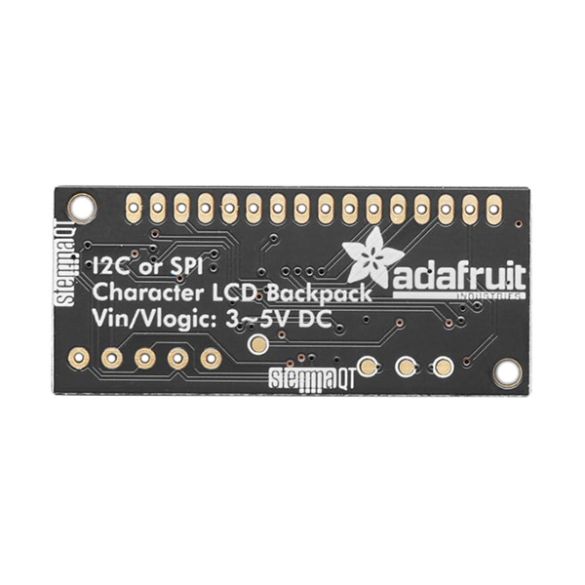

Module Backpack à souder sur un afficheur LCD 16×2 ou 20×4 caractères permettant de le piloter en I2C ou SPI.
L’avantage de la liaison I2C est de pouvoir piloter l’afficheur avec 4 broches plutôt qu’avec les 16 broches par défaut.
Programmation et communication :
Adafruit met à disposition des librairies pour l’IDE Arduino et pour CircuitPython/Python, voir fiche technique.
Connectique :
L’interface I2C est disponible sur un connecteur Stemma QT/Qwiic. Un second connecteur permet la mise en cascade de modules I2C compatibles.
L’interface SPI est accessible sur des pastilles femelles ou sur des borniers à souder par vos soins.
Contenu :
– 1 x adaptateur LCD vers I2C/SPI Stemma QT
– 1 x jeu de borniers à souder
Remarques :
Ce module ne permet pas le réglage du rétroéclairage des afficheurs.
Non compatible avec les afficheurs OLED.
Caractéristiques :
- Alimentation : 3 à 5 Vcc
- Adresse I2C : 0x20 par défaut (0x20 à 0x27 via pontet à souder)
- Interface I2C sur connecteur Stemma QT/Qwiic
- Interface SPI sur pastilles femelles ou borniers à souder
- Dimensions : 51 x 22,5 x 4,8 mm
Référence Adafruit : 292
