Description
Présentation et fonctionnalités :
Barrière infrarouge idéale pour détecter le passage d’objets entre deux points espacés de 50 cm maxi (sous 5 Vcc).
Cette barrière est composée d’un émetteur et d’un récepteur IR 5 mm.
Le capteur fonctionne en émettant un faisceau infrarouge de l’émetteur vers le récepteur. Lorsque ce faisceau est coupé par un objet non transparent aux infrarouges, le récepteur détecte cette interruption et génère un signal.
Programmation et communication :
Adafruit propose des exemples de programmes à utiliser avec l’IDE Arduino ou avec CircuitPython, voir guide d’utilisation.
Connectique :

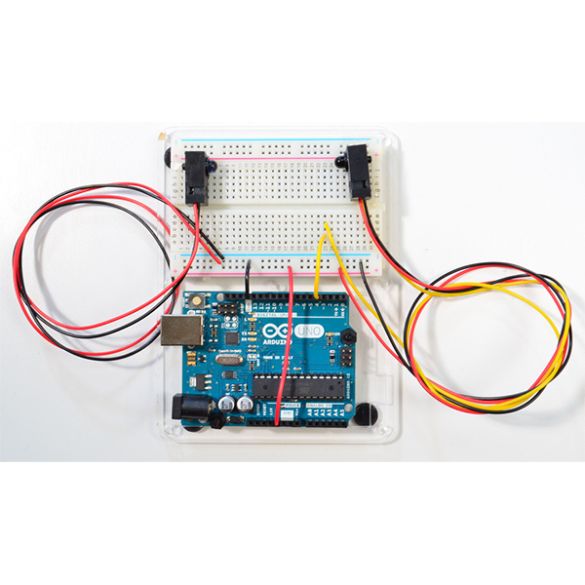

Les 2 éléments de ce kit sont équipés de fils à connecteurs mâles adaptés à une connexion sur plaques de prototypage.
Alimentation de l’émetteur : 3 3 à 5 Vcc.
Sortie du récepteur à collecteur ouvert : 100 mA maxi en sortie (nécessite une résistance de tirage de 10 kΩ, cette résistance est en général intégrée aux E/S des cartes à microcontrôleur).
Applications et exemples :
– Détection de passage ou de mouvement.
– Déclenchement d’événements dans des projets interactifs ou robotiques.
– Comptage d’objets.
– Détection de fin de course dans un dispositif automatisé.
Référence Adafruit : 2168
Contenu :
– 1 x module émetteur IR
– 1 x module récepteur IR
Remarques :
Une version avec une plage de détection de 25 cm maxi est également disponible, voir ADA2167.
Caractéristiques :
- Alimentation : 3,3 ou 5 Vcc
- Consommation :
– 10 mA sous 3,3 Vcc
– 20 mA sous 5 Vcc - Version IR 5 mm
- Angle émetteur / récepteur : 10 °
- Temps de réponse : < 2 ms
- Distance de détection : 50 cm sous 5 Vcc (portée réduite en 3,3 Vcc)
- Sortie : collecteur ouvert
- Courant de sortie : 100 mA maxi
- Longueur du câble : 230 mm

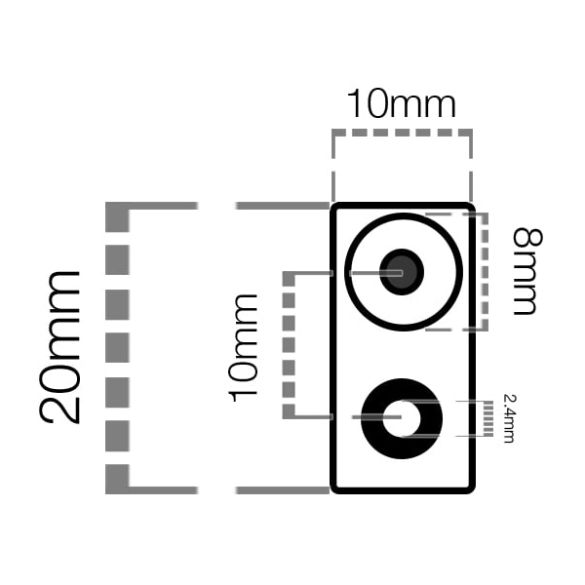

- Dimensions : 20 x 10 x 8 mm
- Poids d’un élément : 3 g
