Barrière IR avec réflecteur en solde

Description

Présentation et fonctionnalités :

Barrière infrarouge permettant la détection de la présence d’un objet par interruption du rayon entre l’émetteur infrarouge et le réflecteur.

Connectique :

Ce capteur délivre une sortie NPN et une sortie PNP.

Brochage :
– Vcc : marron
– Masse : bleu
– Sortie NPN : noir
– Sortie PNP : rose

Contenu :

– 1 x détecteur IR
– 1 x platine réfléchissante
– 1 x support de montage

Caractéristiques :

• Alimentation : 10 à 30 Vcc
• Consommation : 15 mA
• Portée de détection : 10 à 100 cm
• Temps de réponse : 5 ms
• Hystérésis : 15 %
• Répétabilité : 1 mm
• Indications par LEDs :
  – LED orange : en fonctionnement
  – LED verte : indicateur de stabilité
• Température de service : – 10 à 60 °C
• Humidité de service : 35 à 65 %RH
• Longueur du cordon : 2 m

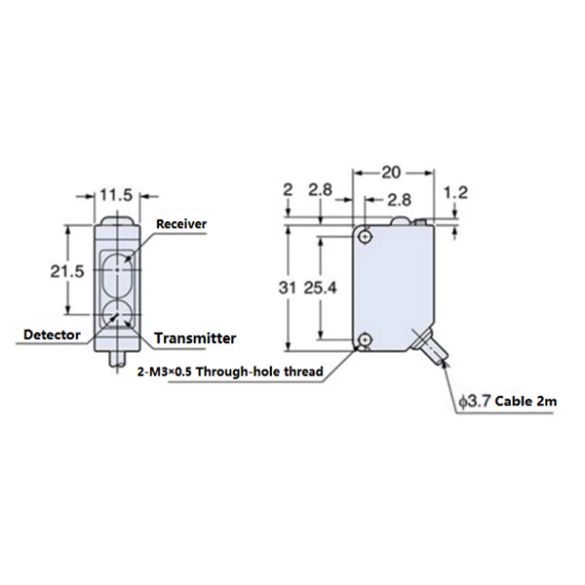

• Dimensions :
  – capteur : 33 x 20 x 11,5 mm
  – platine réfléchissante : 61 x 50 x 7,7 mm
