BITalino Board Bluetooth BOARD-BT-UCE6 pas cher

Description

Le BITalino Board  Kit BT est une plateforme didactique permettant l’acquisition de signaux biologiques chez un être vivant. Les capteurs sont prévus pour une utilisation notamment dans des vêtements connectés.

Ces mesures sont visualisables sur un PC, un smartphone ou une tablette (Android seulement) grâce à une liaison Bluetooth 2.0 EDR.

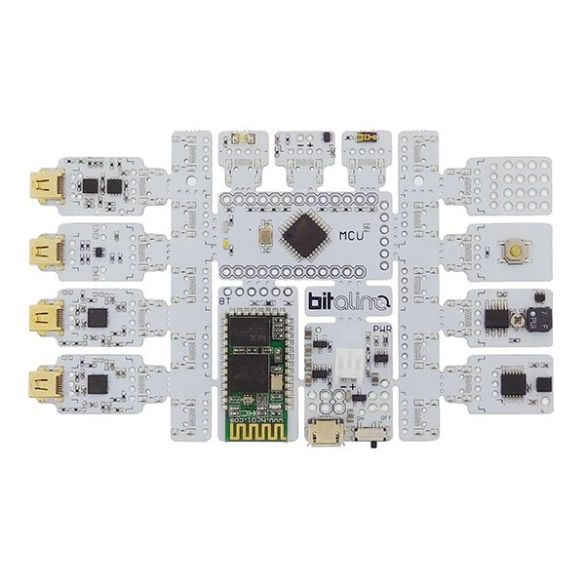

Ce kit de développement biomédical est basé sur un microcontrôleur ATmega328P, comporte plusieurs modules d’acquisition de signaux (ECG, EMG, EEG, etc.) et d’autres modules comme un bouton-poussoir, un module Led, un buzzer, etc.

Cette version du kit dispose d’une conception matérielle adaptable à vos projets:
– Les blocs des différents modules sont pré-câblés au microcontrôleur. Ils peuvent cependant être détachées et raccordés via des cordons à souder sur des pastilles au microcontrôleur. Ces blocs sont utilisables simultanément ou séparément suivant vos projets.
– Une version avec les modules pré-détachés est également disponible, voir kit BITalino Freestyle.

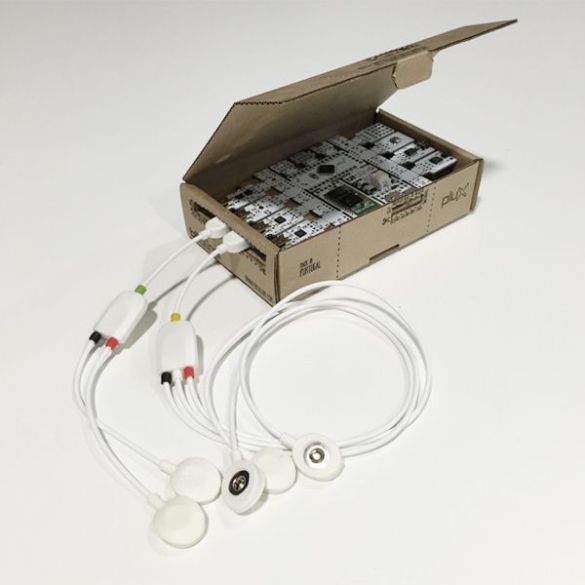

Ce kit est livré avec la connectique nécessaire pour le raccordement des pads à électrodes. L’accu LiPo 3,7 Vcc inclus est rechargeable via l’interface micro-USB.
Le module Bluetooth pour la communication sans fil et l’accu LiPo permettent une grande flexibilité et des solutions d’utilisation très variées.

La partie acquisition logicielle s’effectue avec OpenSignals de BioSignalsPlux. Cette application est téléchargeable gratuitement. Ce programme permet une visualisation directe des mesures sur un ordinateur exécutant Windows, MacOS ou Linux (dongle Bluetooth 2.0 ou compatible requis et non inclus, voir CSR4.0).

Une application pour smartphone et tablette est également disponible pour Android. L’application n’est pas disponible pour les appareils iOS d’Apple (iPhone, iPad, etc.)



Applications: projets biomédicaux didactiques, interactions homme-machine, activités de laboratoire, étude physiologique et ingénierie électrique.

API: De nombreuses API, permettant la réalisation de vos propres projets, sont disponibles gratuitement pour Android, Arduino, Blockly, C#, C++, iOS, Java, Labview, Matlab, Python, Raspberry Pi ou encore Unity.

Remarques:

• Les caractéristiques complètes de chaque module sont disponibles en PDF sur le site de BITalino.
• Attention, pour une utilisation avec un PC il est nécessaire de disposer d’un dongle compatible Bluetooth 2.0+EDR. Le dongle CSR4.0 vendu séparément est compatible.
• Ne pas utiliser ce produit dans des applications médicales ou de sécurité.

​Signaux électriques physiologiques mesurables:

• ECG, Électrocardiogramme: mesure des battements du cœur.
• EMG, Électromyogramme: mesure de la tension des muscles.
• EEG, Électroencéphalogramme: mesure des ondes cérébrales.
• ERG, Électrorétinogramme : réponse électrique des photorécepteurs excités
• GSR, Galvanic Skin-Response: résistance de la peau.
• EGEG, Electrogastrogram : estomac, intestins, …
• VRC, Variabilité de fréquence cardiaque: battement par battement, utilisée en cohérence cardiaque.

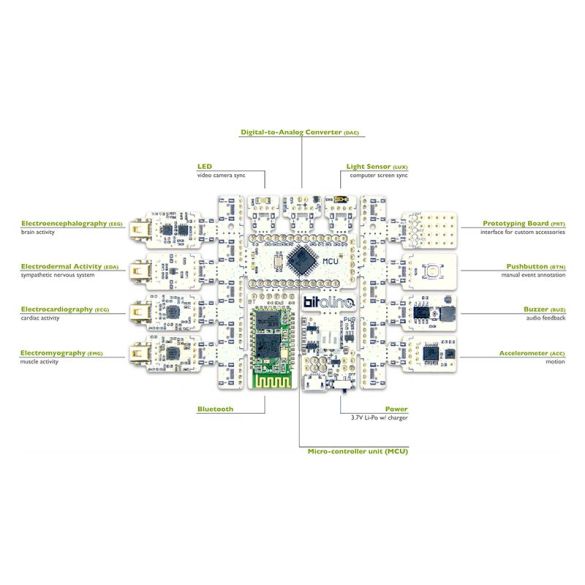

Contenu du kit:

• 1 x carte microcontrôleur BITalino
• 1 x capteur electromyogramme (EMG)
• 1 x capteur electrocardiogramme (ECG)
• 1 x capteur d’activité electrodermique (EDA)
• 1 x capteur electroencéphalograpique (EEG)
• 1 x module accéléromètre (ACC)
• 1 x capteur de lumière (LUX)
• 1 x module bouton-poussoir (BTN)
• 1 x module LED
• 1 x module buzzer
• 1 x module convertisseur digital-to-analog (DAC)
• 1 x module Bluetooth
• 1 x batterie LiPo 500 mAh
• 5 x électrodes
• 1 x jeu de cordons nécessaires au raccordement des électrodes

Caractéristiques générales:

• Alimentation:
  – via port micro-USB (cordon non inclus, voir RS617)
  – via accu LiPo 3,7 Vcc/700 mAh (inclus), rechargeable
• Consommation: 65 mA
• Vitesse d’échantillonage: 1, 10, 100 ou 1000 Hz
• Interface: Bluetooth 2.0 + EDR
• Dimensions totales: 105 x 60 x 6 mm

Référence BITalino: (r)evolution Board Kit BT
