Capteur analogique PS-LB-NA remise

Description

Présentation et fonctionnalités :

Module PS-LB-NA de Dragino disposant d’une entrée 4-20 mA, de 2 entrées analogiques 0 à 30 Vcc et de sorties 5 et 12 Vcc. Ce capteur autonome se connecte à internet via une passerelle LoRaWAN.

Le PS-LB-NA est préchargé avec des clés uniques pour l’enregistrement LoRaWAN : enregistrez ces clés sur le serveur LoRaWAN et il se connectera automatiquement à la mise sous tension.

La technologie LoRa permet à l’appareil d’envoyer des données et d’atteindre des portées extrêmement longues à de faibles débits de données. Il offre une immunité élevée aux interférences tout en minimisant la consommation de courant.

Programmation et communication :

Dragino propose un guide d’utilisation facilitant la configuration de ce module avec la plateforme TheThingsNetwork dédiée aux objets connectés.

Ce module peut être configuré :
– en Bluetooth (BLE) via des commandes AT
– avec une liaison UART via les commandes AT (nécessite un adaptateur USB série, voir GT1125)
– depuis un serveur internet/LoRaWAN

Connectique :

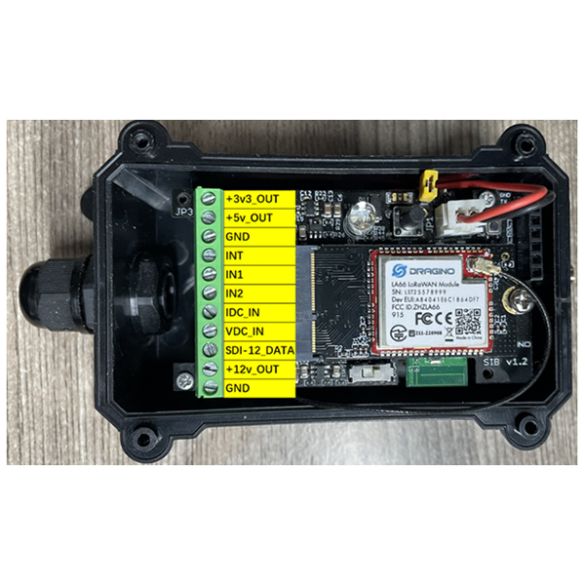

Les entrées et sorties sont accessibles sur des borniers à vis. Les fils sortent du boîtier par un presse-étoupe 3,5 à 7 mm.

Exemple d’application :

Agriculture et industrie intelligentes, automatisation, domotique, etc.

Contenu :

– 1 x convertisseur LoRaWAN PS-LB-NA
– 1 x antenne LoRa RP-SMA mâle
– 1 x pile au Lithium 3 V intégrée

Remarques :

L’utilisation de ce capteur nécessite une passerelle LoRa (vers WiFi, Ethernet, 4G, etc) pour récupérer les informations sur internet, voir articles conseillés.

Pour des raisons de réglementation aérienne, ce produit ne peut pas être exporté.

Caractéristiques :

• Alimentation : via une pile au Lithium intégrée 8500 mAh
• Consommation :
  – en veille : 5 µA
  – en transmission : 125 mA
• Module LoRa Dragino LA66 :
  – microcontrôleur : SX1262
  – mémoire Flash : 256 KB
  – mémoire RAM : 64 KB
• Protocole : LoRaWAN 1.0.3 (classe A)
• Fréquence : EU868
• Interface Bluetooth 5.1
• Interfaces :
  – entrée 4-20 mA
  – entrée analogique 0 à 30 Vcc
  – 2 x entrées digitales
• Sorties 3,3 et 5 Vcc
• Connecteur RP SMA femelle pour antenne (incluse)
• LED d’activité
• Indice de protection : IP66
• Température de service : -40 à 85 °C
• Dimensions : 117,5 x 55,6 x 47 mm

Référence Dragino : PS-LB-NA
