Description

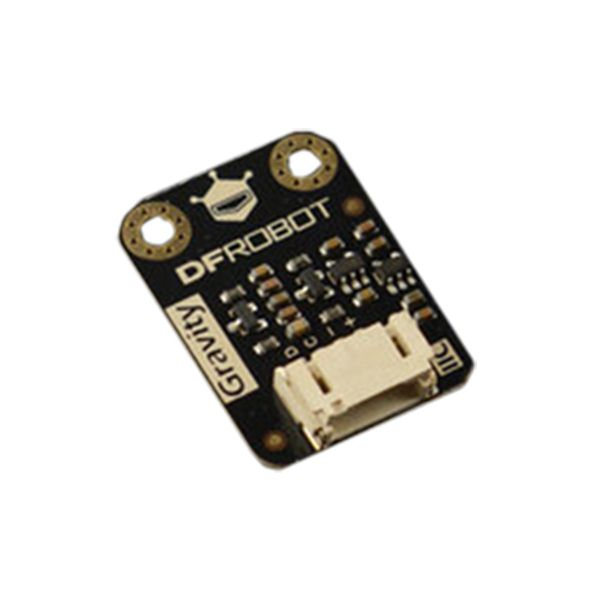

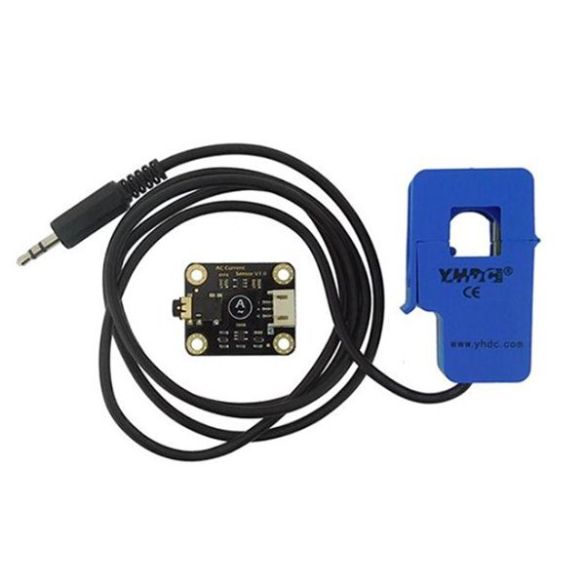

Ce module DFRobot compatible Gravity mesure l’intensité d’un courant alternatif d’un conducteur passant à travers le capteur jusqu’à 10 A.

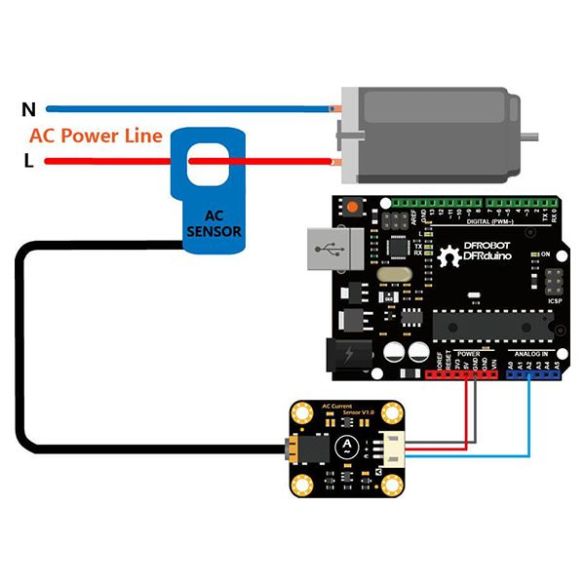

Une seule des 2 phases doit passer dans le trou central (sinon la valeur lue sera égale à 0). La sortie analogique varie proportionnellement en fonction du courant.
Ce module se raccorde sur une entrée analogique d’une carte compatible Arduino® ou directement sur le shield E/S Gravity via le cordon inclus.
Caractéristiques convertisseur:
- Alimentation: 3,3 à 5 Vcc
- Erreur relative: ± 4 %
- Sortie analogique: 0,2 à 2,8 Vcc
- Interface: analogique
- Connecteur: compatible Gravity
- Dimensions: 32 x 27 mm
- Poids: 5 g
Caractéristiques capteur:
- Plage de mesure: 0 à 10 A
- Non-linéarité: ≤ ± 0,2 %
- Diamètre du câble: 1 cm maxi
- Sortie: fiche jack 3,5 mm
- Fréquence: 50 Hz à 1 kHz
- Longueur du cordon Jack: 1 m
- Précision: ± 1 %
- Dimensions: 58 x 33 x 22 mm
- T° de service: -25 à +70 °C
- Poids: 50 g
Référence DFRobot: SEN0288
