Capteur de distance LIDAR TF03-100M

Description

Présentation et fonctionnalités :

Module à laser LIDAR longue portée permettant de mesurer des distances de 0,1 à 100 m. Ce module est résistant à l’eau (IP67), compact, léger, très robuste et économe en énergie.

Le TF03 est très performant avec une fréquence de mesure élevée (jusqu’à 10 KHz) et une faible zone morte (- de 10 cm), même en cas de forte luminosité (jusqu’à 100000 lux).

La mesure de distance est basée sur la méthode Time-Of-Flight, ce qui permet des mesures précises grâce aux impulsions infrarouges.

Programmation et communication :

Ce module communique avec un microcontrôleur type Arduino ou compatible via une liaison UART.

Connectique :

Ce module est directement câblé avec un cordon JST SH 7 broches au pas de 1 mm.

Exemple d’application :

Drone, robotique, mesure industrielle, maison intelligente, etc.

Contenu :

– 1 x capteur de distance LiDAR TF03-100M

Remarque :

Une déclinaison avec une portée maxi de 180 m est également disponible, voir TF03-180M.

Caractéristiques :

• ​Alimentation : 5 Vcc
• Consommation : ≤ 200 mA
• Interface : UART (TTL 3,3 Vcc à 115200 bauds par défaut)
• Plage de mesure : 100 m nominal
• Résolution : 1 cm
• Zone morte : 10 cm
• Précision :
  – ± 10 cm pour moins de 10 m
  – ± 1 % pour plus de 10 m
• Fréquence de mesure : jusqu’à 10 kHz
• Longueur d’onde : 905 nm
• Champ de vision : 0,5 °
• Indice de protection : IP67
• Longueur du cordon : 70 cm
• Température de service : -25 à 60 °C

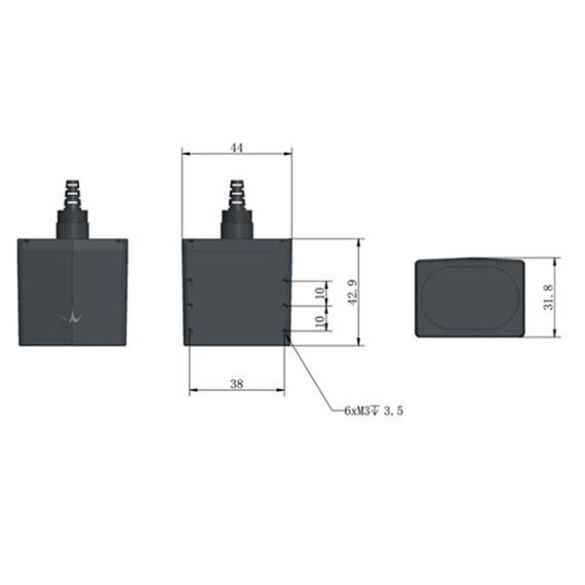

• Dimensions : 44 x 43 x 32 mm
• Poids : 77 g

Référence Benewake : TF03-100M
