Description

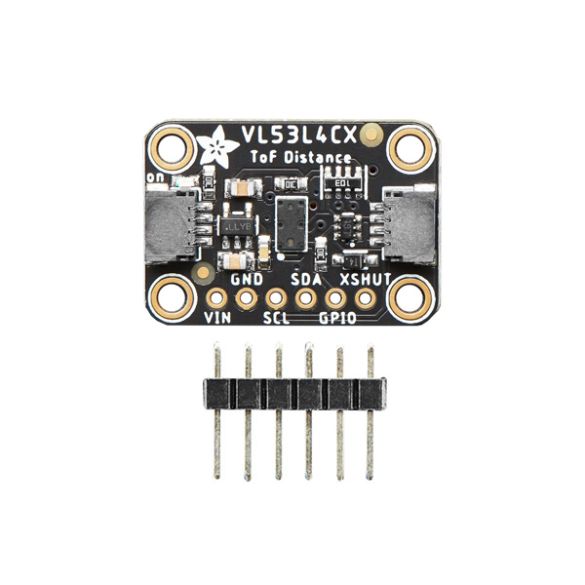

Module basé sur un capteur distance ToF VL53L4CX pour la détection d’un objet dans une plage de 1 à 6000 mm. Ce capteur est idéal pour des mesures très précises sur de très faibles distances.
La mesure de distance est basée sur la méthode Time-Of-Flight permettant de mesurer précisément les distances grâce à des impulsions infrarouges.

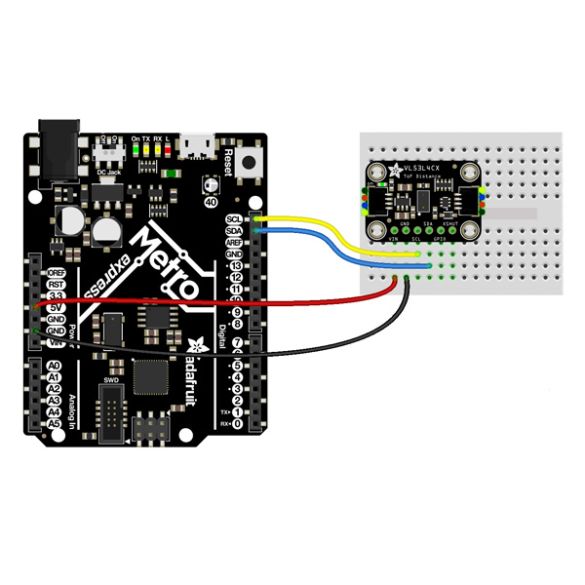

- Connectique: Il communique en I2C avec une carte programmable avec l’IDE Arduino et basée sur un ATMega2560, SAMD21, SAMD51, ESP32 ou un autre microcontrôleur avec plus de 50 KB de mémoire Flash.
Ce module est compatible avec les interfaces sans soudure Stemma QT® d’Adafruit et Qwiic® de Sparkfun. Un cordon compatible est à prévoir, voir kits et connectique.
Les modules Stemma QT et Qwiic comportent deux connecteurs permettant la mise en cascade de plusieurs modules compatibles.Ce capteur peut également être utilisé sans ces interfaces, via un connecteur 6 broches mâles inclus à souder par vos soins.
- Programmation: Adafruit met à disposition un guide d’utilisation complet, uniquement en anglais, avec librairies et exemples de codes Arduino et CircuitPython, voir fiche technique.
- Remarques:
– Une pellicule de protection recouvre le capteur. Il faut l’ôter avant l’utilisation.
– Ce module est incompatible avec les cartes Arduino basées sur des ATmega328P.
Caractéristiques:
- Alimentation: 3,3 à 5 Vcc
- Consommation: environ 19 mA
- Plage de détection: 1 à 6000 mm
- Champ de vision: 18 ° en diagonale
- Précision (sur une surface blanche):
– 3 % à plus de 110 mm en intérieur (sans IR)
– 5 % à plus de 110 mm en extérieur (avec IR) - Interface I2C:
– sur connecteur Qwiic/Stemma QT
– sur pastilles femelles au pas de 2,54 mm - Adresse I2C: 0x29 (l’adresse ne peut pas être changée)
- Dimensions: 26 x 18 x 5 mm
- Poids: 2 g
Référence Adafruit: 5425
