Capteur de gaz MQ2 liquidation

Description

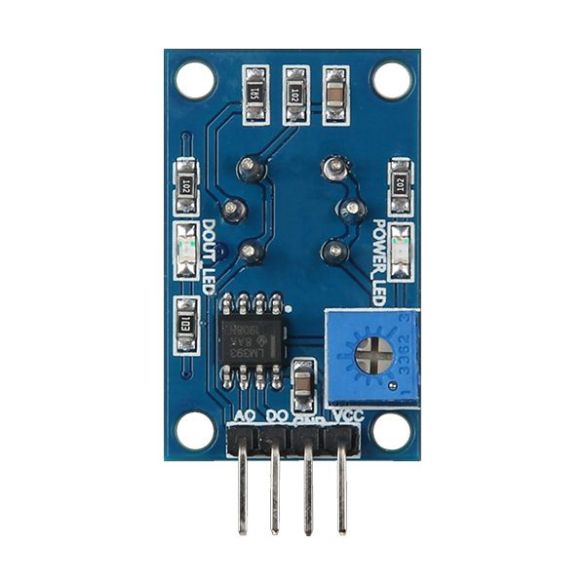

Module comportant un capteur MQ2 permettant de détecter plusieurs type de gaz: le LPG, Isobutane (C4H10), le propane (C3H8), le méthane (CH4), l’hydrogène (H2), l’alcool et la fumée. Ce module est compatible Arduino et Raspberry Pi (voir remarque) via une sortie analogique.

Une sortie digitale est également disponible, son seuil de déclenchement est réglable via un potentiomètre.

Joy-It met à disposition un guide d’utilisation avec exemples et programmes pour Raspberry Pi et Arduino, voir guide d’utilisation.

Exemples d’applications: détection de fuite de gaz, alarme de fuite de gaz, etc.

Remarques:

• ce module ne peut pas être utilisé pour des applications de sécurité.
• ce capteur peut devenir chaud en utilisation.
• pour une utilisation via la sortie analogique avec une carte Raspberry Pi, il est nécessaire d’utiliser un convertisseur ADC (voir KY053) et un convertisseur de niveaux (KY051).

Ce module est livré sans cordons de raccordement, voir BBJ12 pour Raspberry Pi et BBJ21 pour Arduino. Ce capteur peut également être enfiché dans une plaque de montage rapide.​

Caractéristiques:

• Alimentation: 5 Vcc
• Plage de mesure: 10 à 10000 ppm
• Sortie analogique et digitale (seuil ajustable via potentiomètre)
• Sensibilité: 2 à 20 KΩ
• Faible temps de réponse
• Haute sensibilité
• Température de service: -20 à 50 °C
• Compatibilité: Arduino et Raspberry Pi
• Dimensions: 30 x 20 x 22 mm

Référence Joy-It: SEN-MQ2
