Description
Présentation et fonctionnalités :

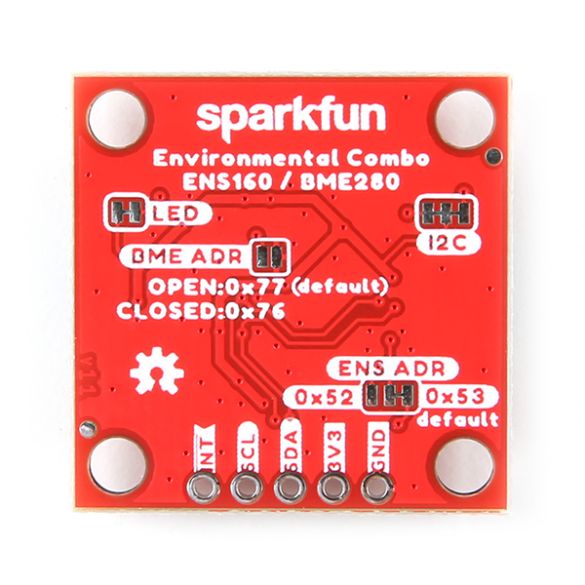

Capteur environnemental compact de la gamme Stemma QT combinant un circuit ENS160 et un BME280.
La combinaison de ces 2 capteurs permet de mesurer :
– l’indice de qualité de l’air (AQI)
– les TVOCs
– le niveau équivalent de CO2 (eCO2)
– la pression atmosphérique
– le taux d’humidité
– la température
Programmation et communication :
Ce capteur communique via le bus I2C avec une carte compatible Arduino.
Un guide d’utilisation, uniquement en anglais, comprenant des librairies et des exemples de codes Arduino est disponible sur le site du fabricant.
Connectique :
L’interface I2C est accessible :
– sur un connecteur compatible avec les systèmes de connexion sans soudure Stemma QT et Qwiic (cordon à prévoir).
– sur des pastilles à souder (connecteur à souder non inclus).
Le système Qwiic permet la mise en cascade de plusieurs modules sur le même bus I2C (les adresses I2C doivent être différentes).
Remarque :
Ce capteur est uniquement compatible avec les microcontrôleurs 3,3 Vcc. L’utilisation avec un microcontrôleur de niveau logique 5 V nécessite un convertisseur de niveaux, voir BOB-11771.
Caractéristiques :
- Alimentation : 3,3 Vcc
- Circuit ENS160 :
– adresse I2C : 0x53 ou 0x52
– plages de mesure :
– indice de qualité de l’air : 1 à 5 (résolution : 1)
– équivalent dioxyde de carbone : 400 à 65000 ppm (résolution : 1 ppm)
– composés organiques volatiles totaux COVT : 0 à 65000 ppb (résolution : 1 ppb) - Circuit BME280 :
– adresse I2C : 0x77 ou 0x76
– plages de mesure :
– température : -40 à 85°C (précision : ± 0,5°C de -0°C à 65°C – résolution : 0,01 °C)
– humidité : 0 à 100 %RH (précision : ±3 % de 20 % à 80 % HR – résolution : 0,008 %RH)
– pression : 30000 à 110000 Pa (précision absolue : ± 100 Pa – résolution : 0,18 Pa)
– altitude : 0 à 9,2 km - LED d’alimentation
- Dimensions : 25,4 x 25,4 mm
- Poids : 2,5 g
Référence Sparkfun : SEN-22858
Photos CC BY 2.0
