Description

Présentation et fonctionnalités :

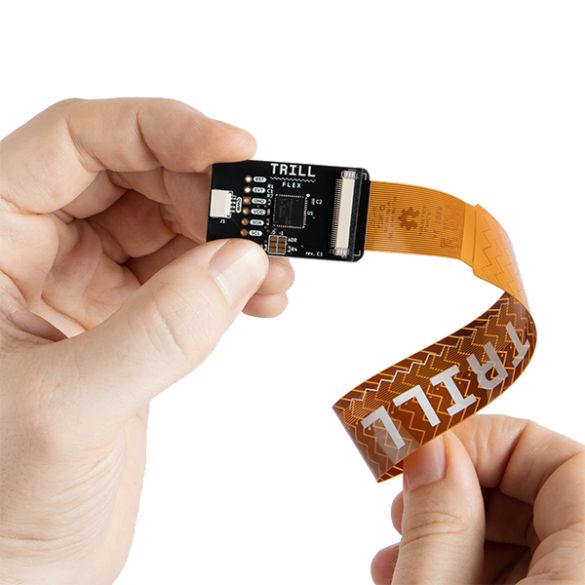

Le Trill Flex de Bela est un capteur tactile capacitif souple, capable de détecter jusqu’à cinq points de contact simultanés, conçu pour épouser des surfaces courbes et fonctionner comme un curseur linéaire.

Ce capteur est composé de 2 parties :
– 1 x platine contenant le circuit de détection et la connectique
– 1 x capteur flexible : amovible et remplaçable par un autre capteur

Programmation et communication :

Ce capteur communique en I2C avec des cartes compatibles Arduino, Raspberry Pi, Teensy, etc.

Des librairies et des exemples de codes pour ces plateformes sont disponibles sur le Github du fabricant.

Connectique :

Le bus I2C est accessible sur :
– un connecteur compatible avec les systèmes Qwiic et Stemma QT
– des pastilles au pas de 2,54 mm (voir connecteur à souder MH100)

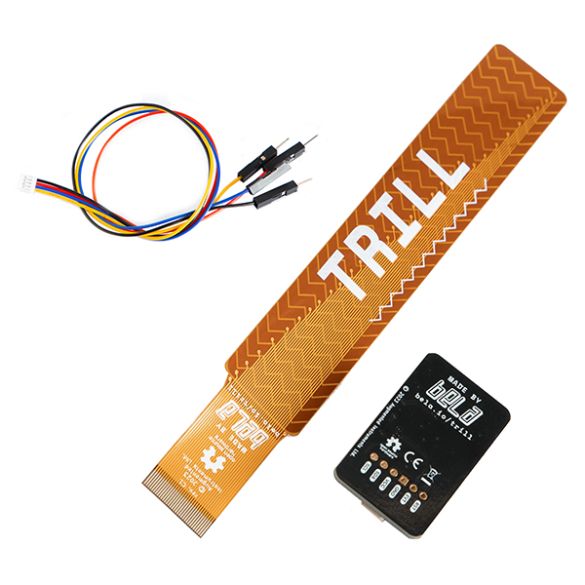

Contenu :

– 1 x platine Trill Flex
– 1 x capteur tactile
– 1 x cordon I2C Qwiic vers connecteurs mâles

Remarques :

Ce capteur s’alimente en 3,3 Vcc et fonctionne avec un niveau logique de 3,3 V, une tension supérieure l’endommagerait

Référence Bela : Trill Flex

Caractéristiques :

• Alimentation : 3,3 V
• Interface I2C :
  – sur connecteur Qwiic / Stemma QT
  – sur pastilles
• Adresse I2C : 0x48 (modifiable via pontets à souder)
• Niveau logique : 3,3 V

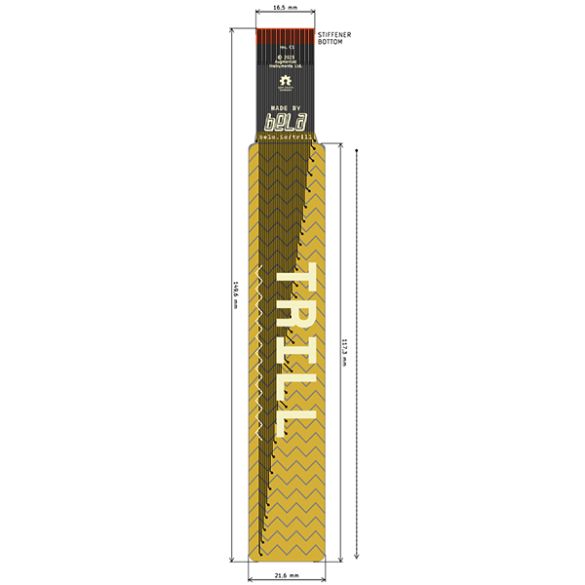

• Dimensions :
  – capteur : 117,3 x 21,6 mm (zone tactile uniquement)
  – platine  37,7 x 22,4 x 4,8 mm
• Longueur du cordon : 20 cm
