Description

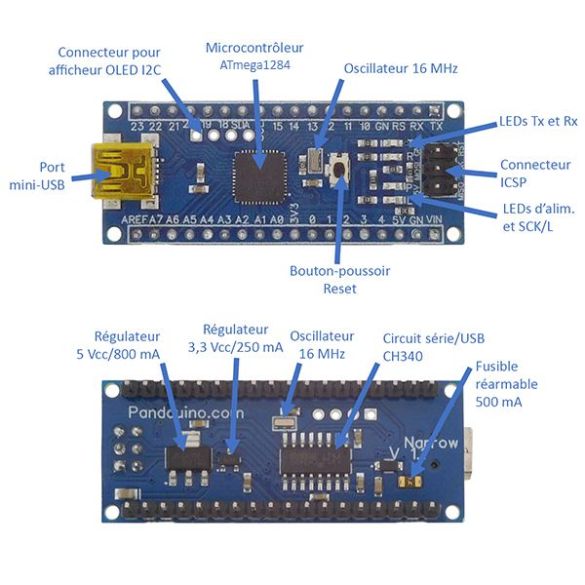

Conçue en France par Pandauino, la 1284 Narrow basée sur un ATmega1284 s’inspire de la carte Arduino Nano® en proposant plus de mémoire de stockage, de mémoire RAM et d’entrées et sorties que l’ATmega328.
- Fonctionnalités: Cette carte faible consommation peut être une solution rapide et efficace pour faire évoluer un projet Arduino nécessitant plus de ressources (mémoire flash, RAM, E/S, etc.) qu’une carte compatible Uno ou Nano.
- Programmation: La 1284 Narrow se programme avec l’IDE Arduino, disponible en téléchargement à cette adresse via un port mini-USB (cordon non inclus, à prévoir séparément).

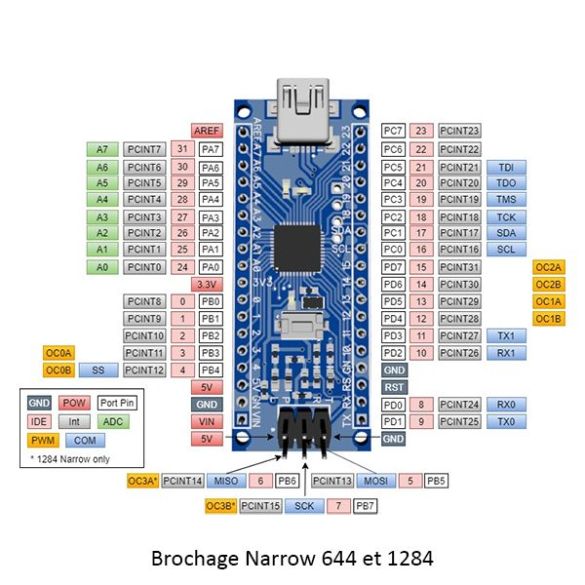

- Connectique: Cette carte dispose de deux rangées latérales de connecteurs mâles soudés permettant d’accéder facilement aux différentes E/S du microcontrôleur.
- Remarques:
– Une version plus économique basée sur un ATmega644 avec moins de mémoire est également disponible, voir 644 Narrow. Un comparatif détaillé est disponible sur le site de Pandauino.
– L’utilisation de cette carte nécessite l’installation d’un driver pour le circuit USB-série CH340G et d’une extension pour l’IDE Arduino, voir fiche technique.
Caractéristiques:
- Alimentation:
– 5 Vcc via port mini-USB (cordon non inclus)
– 7 à 12 Vcc via broche Vin - Consommation: 35 mA
- Microcontrôleur: ATMega1284
- Mémoire flash: 128 kB
- Mémoire RAM: 16 kB
- Mémoire EEPROM: 4 kB
- Interfaces:
– 24 broches d’E/S dont 8 PWM
– 8 entrées analogiques 10 bits
– 2 interfaces UART
– bus I2C et SPI
– interface ICSP - Intensité par E/S: 40 mA
- Gestion des interruptions
- Connecteur mini-USB
- Dimensions: 45 x 18 x 18 mm
- Poids: 8 g
Référence Pandauino: 1284 Narrow
