Description
Présentation et fonctionnalités :

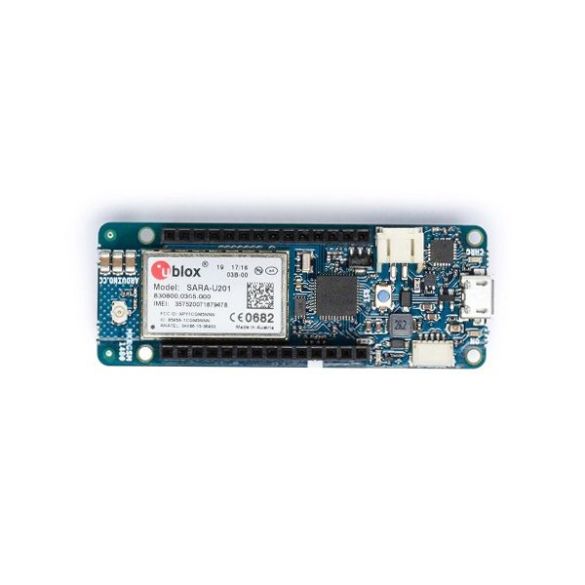

Carte de développement Arduino MKR GSM 1400 basée sur un SAMD21 (Cortex M0+ 32 bits) cadencé à 48 MHz combiné à une interface GSM 2G et 3G.
Programmation et communication :
La carte Arduino MKR GSM 1400 se programme via son port micro-USB (cordon USB non inclus) avec le logiciel Arduino disponible en téléchargement.
Connectique :
Cette carte comporte un support pour nano SIM (non incluse) permettant une connexion internet mobile (2G et 3G) et l’envoi et la réception de SMS.
Contenu :
– 1 x Arduino MKR GSM 1400
Remarques :
Les E/S fonctionnent sous 3,3 V. L’utilisation de d’une tension supérieure endommagerait la carte.
L’utilisation de cette carte requiert une antenne GSM non incluse (voir antenne voir X000016).
En mode GSM, l’intensité demandée est supérieure à 500 mA, supérieur à ce que le port USB d’un PC peut délivrer.
Il est impératif de raccorder un accu LiPo de 1500 mAh minimum. Si le module est alimenté en 5 Vcc via la broche VIN, l’alimentation doit pouvoir délivrer au minimum 2 A.
Caractéristiques :

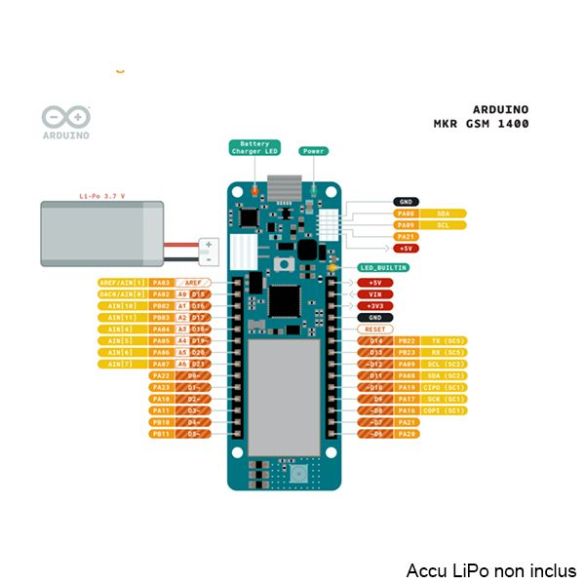

- Alimentation:
– via port micro-USB (cordon à prevoir) + accu LiPo avec JST-PH (3,7 Vcc/1500 mAh)
– via broche VIN (5 Vcc/2 A) - Microcontrôleur: SAMD21 Cortex M0+ 32bits à 48 MHz
- Mémoire flash: 256 kB
- Mémoire SRAM: 32 kB
- Mémoire EEPROM: aucune
- Module GSM HSPA et 2G: GSM 850 MHz, E-GSM 1900 MHz, DCS 1800 MHz, PCS 1900 MHz
- Lecteur de carte SIM (SIM non incluse)
- Circuit Crypto-Authentification: ATECC508A
- Tension de sortie: 3,3 Vcc
- E/S comprenant:
– 8 broches d’E/S digitales
– 13 broches PWM
– 7 entrées analogiques ADC 8, 10 et 12 bits
– 1 sortie analogique DAC 10 bits
– Bus I2C, interface série et liaison SPI - Intensité par E/S: 7 mA
- Gestion des interruptions
- Connecteur UFL pour antenne externe
- Bouton reset
- Fiche micro-USB
- Dimensions: 68 x 25 x 20 mm
- Poids: 32 g
Module prêt à l’emploi.
Version d’origine, conçue et assemblée en Italie.
Référence: Arduino MKR GSM 1400 ABX00018
