Carte Beetle CM-32U4 en ligne

Description

Carte de développement Beetle CM-32U4 basée sur un microcontrôleur ATmega32U4 compatible Arduino Leonardo^®.

• Fonctionnalités: Ce module est une version améliorée de la carte Beetle Board de DFRobot. Elle reste compacte, ajoute un port USB Type-C pour la programmation et un circuit de charge pour accu LiPo via l’USB.

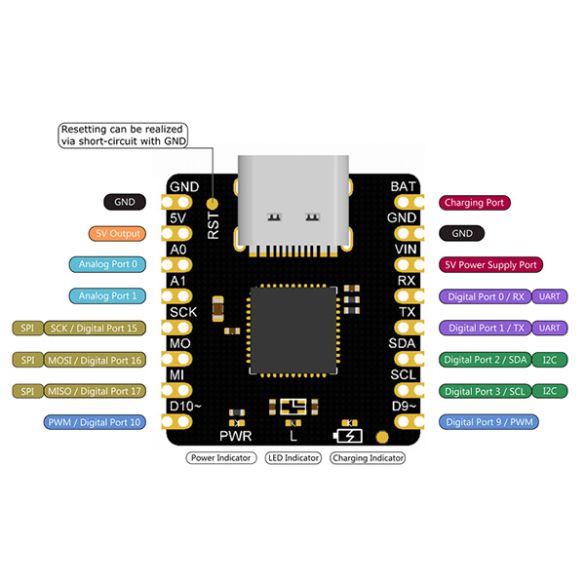

• Connectique: Cette carte dispose de deux rangées de connecteurs au pas de 2,54 mm compatibles avec nos connecteurs mâles à souder MH100.

• Programmation: L’ATmega32U4 intègre un bootloader Arduino permettant une programmation via l’IDE Arduino.

• Remarque: La connectique pour accu LiPo est à réaliser par vos soins, voir nos connecteurs et cordons JST.

Caractéristiques:

• Alimentation:
  – 5 Vcc via le port USB Type-C
  – 5 Vcc via la broche Vin
  – 3,7 Vcc via un accu LiPo à raccorder sur la broche BAT
• Microcontrôleur: ATmega32U4 à 16 MHz
• Mémoire Flash: 2 Ko
• Mémoire SRAM: 2,5 Ko
• Circuit de charge: TP4056X
• Courant de charge: 200 à 600 mA
• 9 E/S digitales dont:
  – 2 E/S compatibles PWM
  – interfaces I2C, SPI et UART
• 2 entrées analogiques
• Sortie 5 Vcc
• LEDs d’indication: alimentation, état et charge
• Broche reset
• Température de service: -40 à 125 °C
• Dimensions: 22 x 20,5 mm

Référence DFRobot: DFR0816
