Description
Présentation et fonctionnalités :
Carte basée sur un ATmega328P compatible Arduino Nano® combiné à un oscillateur de précision 16 MHz idéale pour la réalisation de projets nécessitant une fréquence d’horloge très précise.
La série « P » de Joy-It est équipée d’un quartz spécial réduisant la dérive de la fréquence d’horloge, courante dans les versions classiques des cartes Arduino, de 0,5 % à 0,002 % (calculée à partir d’une dérive de 18 secondes représentant 0,72 seconde par heure).
Programmation et communication :
Cette carte se programme depuis son port mini-USB avec le logiciel Arduino disponible en téléchargement (cordon à prévoir).
Connectique :

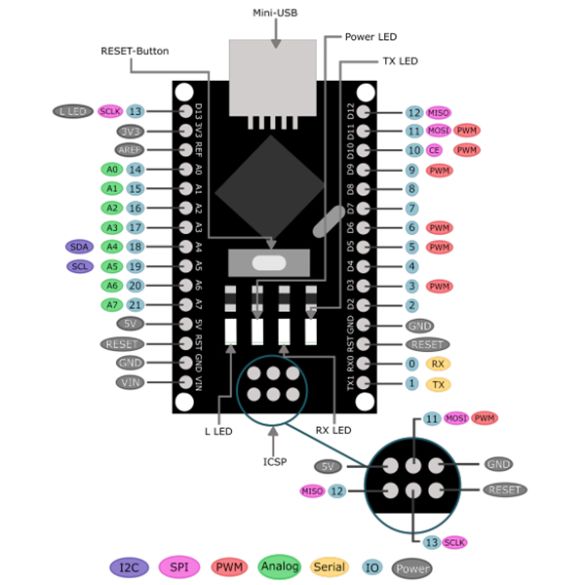

Le brochage est entièrement compatible avec la carte Arduino Nano®.
Les entrées et sorties sont accessibles sur deux rangées de connecteurs mâles situées sous la carte.
Remarques :
La programmation de cette carte nécessite l’installation d’un driver pour le circuit USB-série CH341, voir fiche technique (Windows, macOS et Linux).
Référence Joy-It : Nano-3P
Caractéristiques :
- Alimentation :
– 5 Vcc via le port mini-USB
– 7 à 12 Vcc sur la broche Vin - Microprocesseur : ATmega328P
- Cadencement : 16 MHz
- Précision de l’horloge : ±20 ppm
- Mémoire flash : 32 kB
- Mémoire SRAM : 2 kB
- Mémoire EEPROM : 1 kB
- 14 broches d’E/S digitales comprenant :
– 6 x PWM
– 8 x entrées analogiques 10 bits
– bus série, I2C et SPI
– 2 x broches d’interruption - Sortie 5 Vcc/100 mA maxi
- Sortie 3,3 Vcc/50 mA maxi
- Intensité par E/S : 40 mA
- Dimensions : 49 x 19 x 19 mm
- Poids : 6 g
