Carte de développement MLX90614 SEN-10740 liquidation

Description

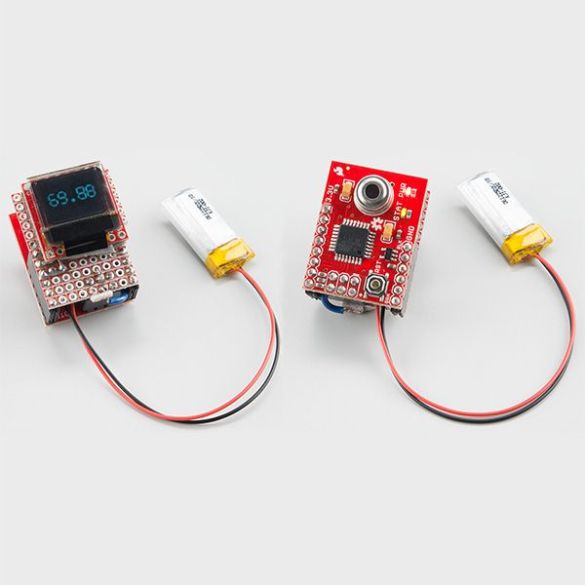

Carte de développement basée sur un thermomètre IR MLX90614 associé à un ATmega328 3,3 Vcc 8 MHz. Le MLX90614 est un capteur de température infrarouge permettant de mesurer une température ambiante et la température d’un objet.

Ce microcontrôleur embarque un bootloader autorisant sa programmation grâce à l’IDE Arduino via une liaison FTDI (convertisseur série-USB non inclus, voir GT1125).

L’ATmega328 propose un accès au bus I2C, à l’interface UART, à l’interface SPI, à plusieurs entrées analogiques et à plusieurs E/S digitales.

Sparkfun met à disposition un guide d’utilisation complet incluant une librairie Arduino et plusieurs exemples de programmes, voir guide d’utilisation.

Remarque: les E/S de cette carte sont uniquement compatibles avec le niveau logique 3,3 Vcc. Une tension supérieure endommagerait immédiatement la carte.

Caractéristiques principales:

• Alimentation: 3,3 Vcc
• Microcontrôleur: ATmega328 avec bootloader STK500 compatible Arduino

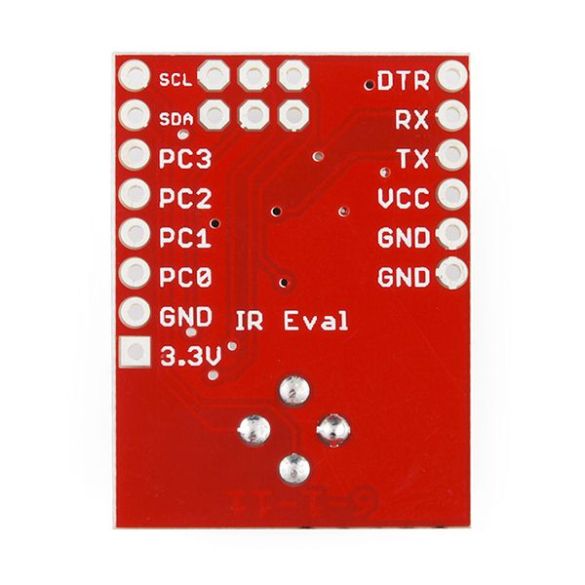

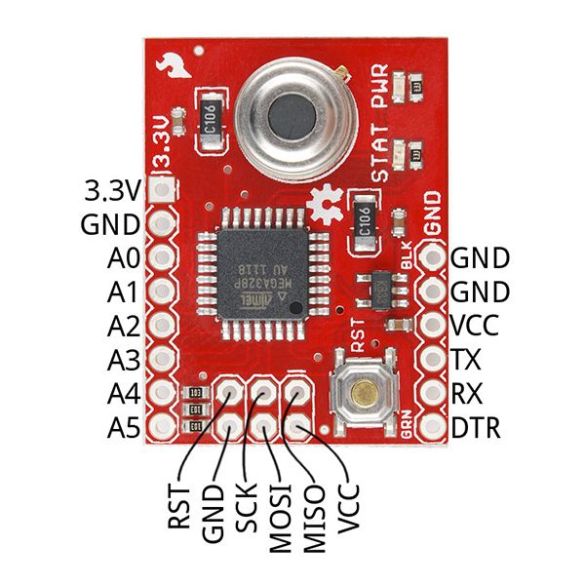

• Interfaces réparties sur 11 GPIO:
  – 6 entrées analogiques
  – 7 E/S digitales
  – I2C, série et SPI
• LED d’alimentation

Caractéristiques MLX90614:

• Consommation: 1,5 mA
• Plage de mesure: -70 à 380 °C
• Résolution: 0,01 °C
• Précision: 0,5 °C (entre 0 et 50 °C)
• Interface: I2C
• ​Angle de mesure: 5 °

Référence Sparkfun: SEN-10740
Photos CC BY-NC-SA 3.0
