Carte ESP32-S3-DevKitC-1 S3-4MB spécial

Description

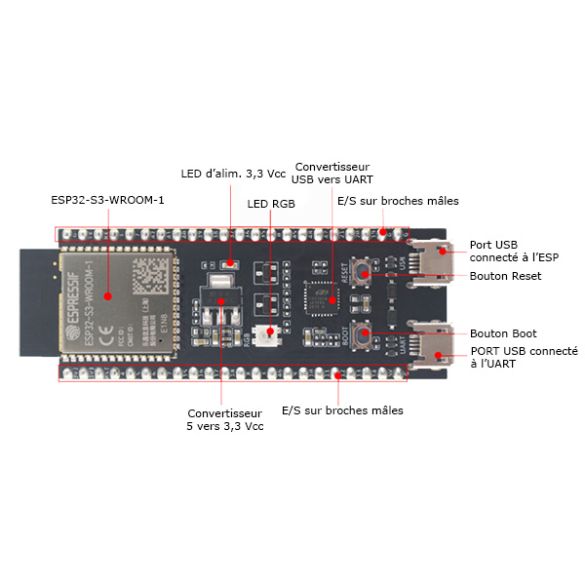

L’ESP32-S3-DevKitC-1 est une carte de développement basée sur un microcontrôleur Espressif ESP32-S3-WROOM-1 avec interfaces WiFi et Bluetooth Low Energy.

• Fonctionnalités: cette carte économique permet la réalisation d’applications connectées avec traitement via intelligence artificielle.

• Programmation: cette carte se programme grâce à l’IDE d’Espressif ESP-IDF disponible pour les systèmes d’exploitation Windows, Linux et macOS.

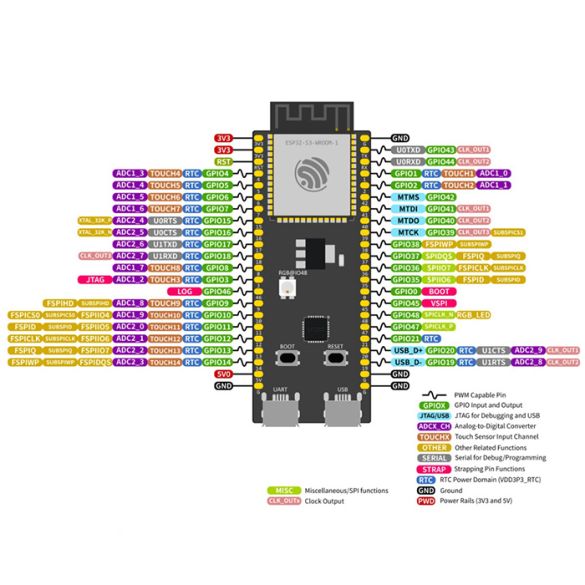

• Connectique: les broches d’E/S du microcontrôleur ESP32 sont accessibles sur les connecteurs latéraux mâles. Ces E/S intègrent un ensemble très complet d’interfaces: interface pour afficheur LCD, interface pour caméra, un compteur d’impulsions, hôte SDIO, ainsi que 45 GPIO et plus encore.

  Deux interfaces USB:
  – 1 x port micro-USB vers UART, prévu pour alimenter la carte et programmer l’ESP32.
  – 1 x port micro-USB compatible OTG (USB 1.1) pouvant aussi être utilisé pour alimenter la carte et permettant le débogage.


• Applications: détection d’un mot d’activation, reconnaissance de commande vocale, détection et reconnaissance de visage, domotique, IoT, etc.

• Remarque: une version avec 32 MB de mémoire flash et 8 MB de mémoire PSRAM est également disponible, voir S3-4MB.

Caractéristiques:

• Alimentation:
  – 5 Vcc via les ports micro-USB (cordon non inclus)
  – via la broche 5 Vcc
  – via la broche 3,3 Vcc
• Microcontrôleur Espressif ESP32-S3-WROOM-1 E1N8:
  – Xtensa LX7 dual-core 32 bits
  – Mémoire PSRAM: 512 KB
  – Mémoire ROM: 384 KB
  – Mémoire SRAM (RTC): 16 KB
  – Mémoire FLASH SPI: 4 MB
  – Interface WiFi: 802.11 b/g/n 2,4 GHz
  – Interface BLE 5 Mesh
• 45 E/S digitales dont:
  – 20 x entrés analogiques 12 bits
  – 4 x interfaces SPI
  – 1 x interfaces pour LCD (8 et 16 bits en parallèle)
  – 1 x interface DVP pour caméra (8 et 16 bits)
  – 3 x interfaces UART
  – 2 x interfaces I2S
  – 2 x bus I2C
  – 1 x bus I2S
  – 1 x entrée compteur d’impulsion
• 2 ports micro-USB : un vers UART et un compatible OTG (USB 1.1)
• LED d’alimentation
• Température de service: – 40 à 85 °C
• Dimensions: 62,8 x 25,4 mm

Référence Espressif: ESP32-S3-DevKitC-1
Version 4 MB de flash et 512 KB de PSRAM.
Nécessite un cordon micro-USB pour la programmation.
