Carte ESP32S3 maUWB MAUWBS3CA1 disponible maintenant

Description

Présentation et fonctionnalités :

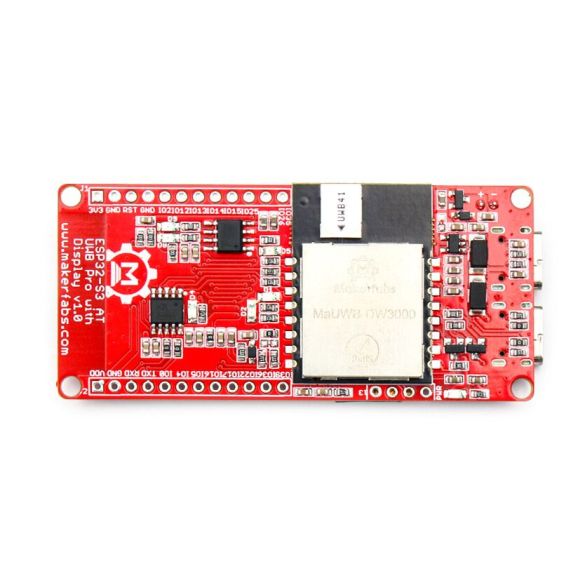

Carte de développement Makerfabs basée sur un ESP32S3 avec WiFi et Bluetooth 5 (LE) combiné à un un afficheur et à un circuit de communication sans fil ultra large bande (UWB) DW3000.

Le DW3000 agit comme un radar à balayage continu. Il se verrouille sur un autre appareil UWB situé à 500 m maxi (théorique) et calcule la distance entre les deux modules grâce au « temps de vol » des données échangées entre les appareils (ToF).

L’ultra-large bande (UWB) est un protocole de communication sans fil à courte portée qui fonctionne via des ondes radio. Il permet notamment une télémétrie fiable.

Cette carte prend en charge jusqu’à 8 ancres et 64 balises permettant de créer un système de positionnement multi-balises.

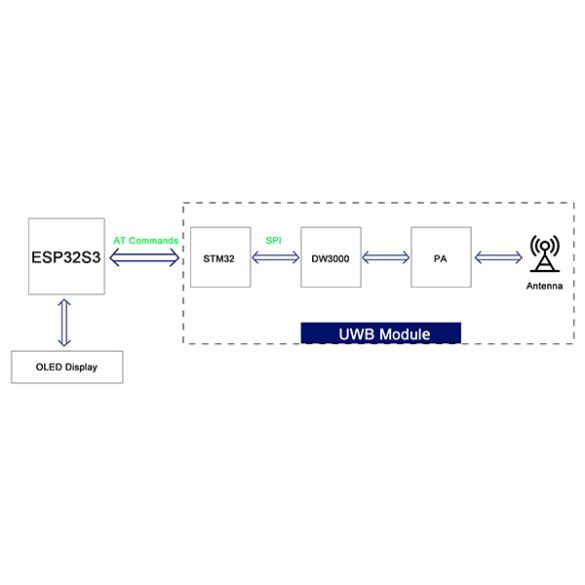

Programmation et communication :

Le microcontrôleur ESP32S3 se programme avec l’IDE Arduino via un port micro-USB. Des exemples et une librairie Arduino sont disponibles en fiche technique.

Peux être configuré et utilisé avec les commandes AT.

Connectique :

Les E/S, sur pastilles femelles, sont disponibles pour connecter des modules ou capteurs optionnels (connecteurs M/M à souder inclus).

Ce module peut être autonome en connectant un accu LiPo 3,7 Vcc au connecteur JST prévu (accu non inclus, voir articles conseillés).

Deux interfaces USB Type-C :
– 1 x port USB vers UART prévu pour le débogage et l’alimentation.
– 1 x port USB natif avec accès direct à l’ESP32 permettant la programmation et le débogage.

Contenu :

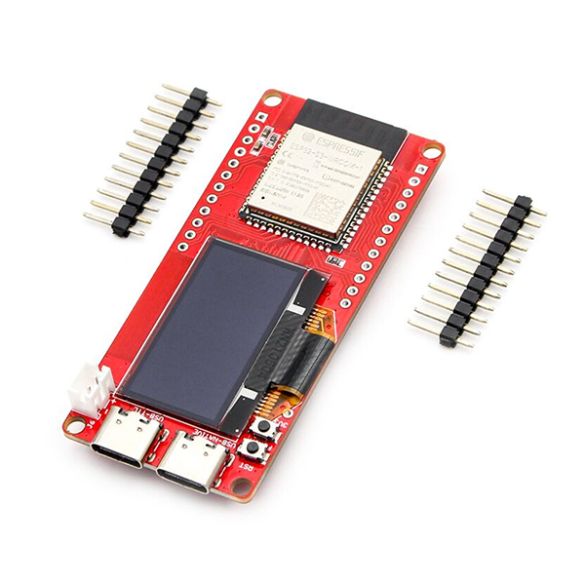

– 1 x carte ESP32 MaUWB DW3000 avec afficheur
– 2 x connecteurs M/M à souder

Remarque :

Les E/S de cette carte sont uniquement compatibles 3,3 Vcc, une tension supérieure l’endommagerait.

Caractéristiques :

• Alimentation :
  – 5 Vcc via le port USB Type-C (cordon non inclus)
  – 3,7 Vcc via un accu LiPo sur connecteur JST (non inclus, voir articles conseillés)
• Microcontrôleur : ESP32S3
• Mémoire SRAM : 512 KB
• Mémoire ROM : 384 KB
• Mémoire Flash : 4 MB
• Afficheur :
  – dimension : 1,3″
  – résolution : 128 x 64 pixels
  – driver : SSD1306
• Interfaces sans fil :
  – WiFi 2,4 GHz 802.11 b/g/n
  – Bluetooth 5.0 (BLE)
• Circuit UWB : DW3000
• Portée maxi : 500 m (théorique et en terrain dégagé)
• Précision : 0,5 m (0 à 100 m)
• Interfaces :
  – 20 broches d’E/S dont 16 PWM
  – 13 entrées analogiques
  – UART, I2C et SPI
• Boutons-poussoirs :
  – flash
  – reset
• Dimensions : 69,5 x 30 mm

Référence Makerfabs : MAUWBS3CA1
