Carte Feather RP2040 ADA5723

Description

Présentation et fonctionnalités :

Carte de développement Adafruit Feather basée sur un microcontrôleur RP2040 combiné à un port hôte USB A femelle pour la connexion de périphériques.

Ce port USB A permet :
– d’enregistrer des données sur une clé USB,
– de connecter un autre microcontrôleur,

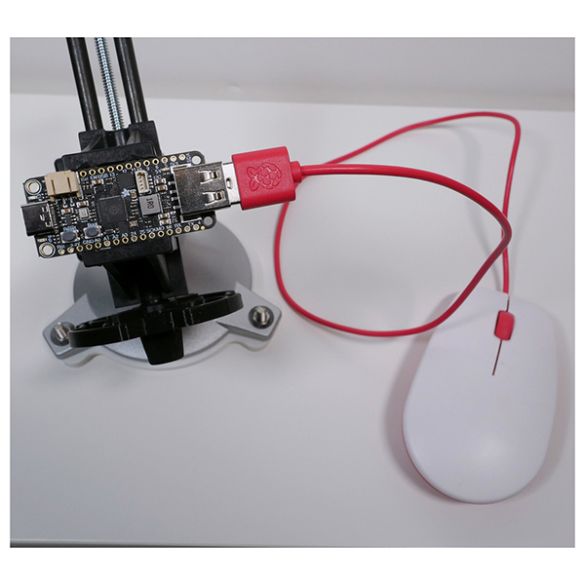

– d’utiliser un clavier, une souris, etc.

Programmation et communication :

Cette carte se programme avec l’IDE Arduino ou en CircuitPython (via Thonny) depuis son port USB Type-C (cordon à prévoir).

Adafruit met à disposition des exemples de programmes Arduino et CircuitPython, voir fiche technique et remarque.

Connectique :

Un accu LiPo 3,7 Vcc peut être connecté sur l’embase JST prévue pour rendre votre projet autonome. L’accu est automatiquement chargé lors de la connexion d’une source au port USB Type-C.

Un régulateur permet de fournir 500 mA pour l’alimentation des périphériques connectés au port USB A.

Les E/S du microcontrôleur sont accessibles sur des rangées de pastilles femelles au pas de 2,54 mm (connecteurs à souder inclus). Ces connecteurs permettent d’enficher une série de modules complémentaires FeatherWing.

Les modules et capteurs des systèmes Stemma QT, Qwiic et Grove (cordon à prévoir, voir articles conseillés) peuvent être utilisés sur le connecteur prévu.

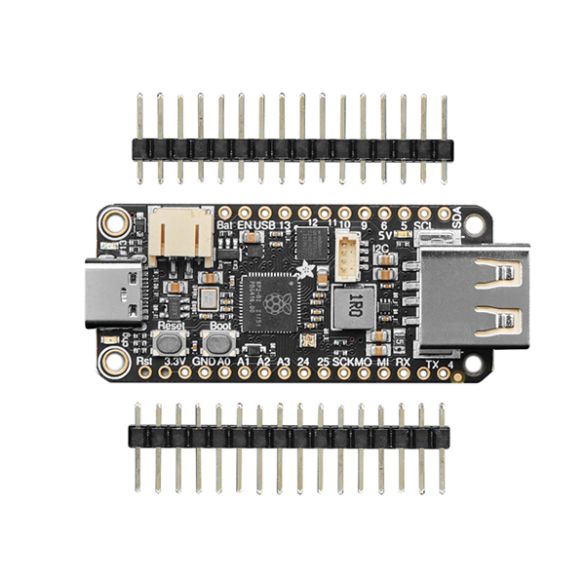

Contenu :

– 1 x carte Feather RP2040 avec port hôte USB A
– 2 x connecteurs 16 broches à souder

Remarques :

L’utilisation du port USB A Hôte est uniquement disponible avec Arduino.

Les E/S de cette carte sont uniquement compatibles 3,3 V. Une tension supérieure l’endommagerait.

Caractéristiques :

• Alimentation :
  – via le port USB Type-C
  – via un accu LiPo 3,7 Vcc (JST-PH 2 broches)
• Circuit de charge LiPo : 200 mA (avec LED de charge)
• Microcontrôleur : Raspberry Pi RP2040 à 133 MHz
• Mémoire RAM : 256 KB
• Mémoire Flash SPI : 8 MB
• 21 broches d’E/S digitales comprenant :
  – 16 broches PWM
  – 4 x entrées analogiques (ADC 12 bits)
  – 2 x bus I2C
  – 2 x SPI
  – 2 x UART
• Connecteur Stemma QT/Qwiic I2C
• Port USB A hôte
• LED rouge intégrée (GPIO13)
• LED RGB compatible NeoPixel
• Boutons reset et boot
• Dimensions : 50,8 x 22,8 x 7 mm
• Poids : 6,3 g

Référence Adafruit : Feather RP2040 with USB Type A Host 5723
