Carte Pico Cell 4G SKU28375

Description

Présentation et fonctionnalités :

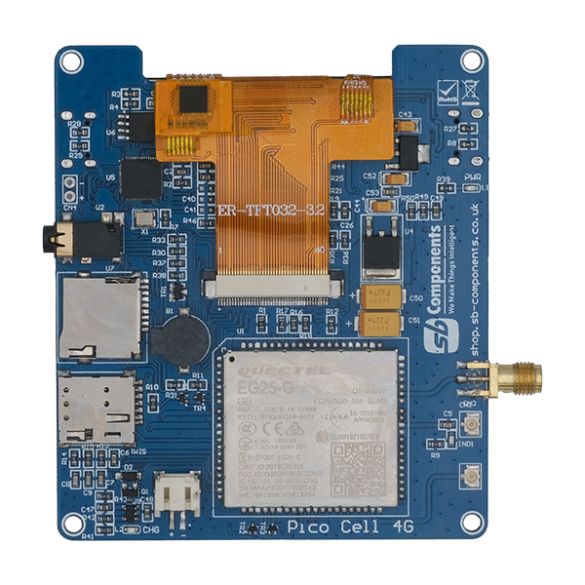

Carte de développement Pico Cell 4G basée sur un microcontrôleur polyvalent RP2040 combiné à un circuit 4G LTE et géolocalisation GNSS.

Ce module comporte :
– un afficheur tactile couleur 3,2″
– un connecteur JST pour accu LiPo 3,7 Vcc (non inclus)
– une sortie audio Jack 3,5 mm
– un lecteur de carte microSD (non incluse)
– un lecteur de carte SIM (non incluse)

Ce module est adapté à la réalisation de projets connectés autonomes sans couverture WiFi, nécessitant une interaction avec un affichage couleur et un positionnement GPS.

Programmation et communication :

Un guide d’utilisation avec des exemples de programmes Python à exécuter dans l’IDE Thonny est disponible sur le github du fabricant.

Connectique :

Des capteurs et modules complémentaires peuvent être connectés sur certaines E/S du microcontrôleur via un cordon à sorties femelles à enficher sur un connecteur JST 1,25 mm.

La programmation s’effectue via un port USB Type-C (cordon non inclus). Un second port USB Type-C donne un accès au modem 4G.

Le lecteur de carte microSD permet le stockage de données ou de ressources pour l’afficheur.

Exemples d’application :

Surveillance de l’environnement, industrie et agriculture intelligentes et connectées, serveur web 4G, etc.

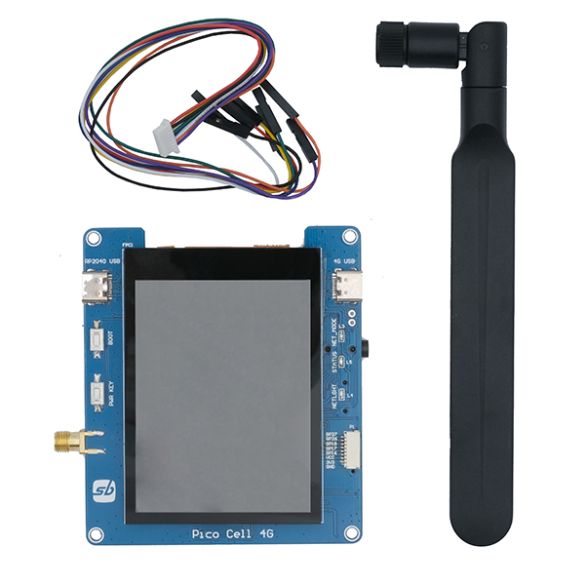

Contenu :

– 1 x carte Pico Bell 4G
– 1 x antenne 4G
– 1 x cordon JST vers 8 connecteurs femelles

Remarques :

La polarité du connecteur pour batterie est inversée par rapport aux accus LiPo disponibles sur notre site.

L’antenne GPS et l’adaptateur uFL sont à prévoir séparément, voir articles conseillés.

Caractéristiques :

• Alimentation :
  – 5 Vcc via USB Type-C (cordon non inclus)
  – via accu LiPo 3,7 Vcc sur JST 2,5 mm (accu non inclus)
• Consommation : 22 mA (sans 4G ni géolocalisation)
• Microcontrôleur Raspberry Pi RP2040 :
  – processeur : ARM Cortex M0+ Dual Core à 133 MHz
  – mémoire SRAM : 264 KB
  – mémoire flash : 8 MB
• Modem Quectel EG25-G :
  – fréquences :
    – GSM 2G : B2, B3, B5 et B8
    – 3G WCDMA : B1,B2,B4,B5,B6, B8 et B19
    – 4G LTE-TDD : B38, B39, B40 et B41
    – 4G LTE-FDD : B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26 et B28
  – géolocalisation GNSS :  GPS, GLONASS, BeiDou, Galileo et QZSS
  – codecs vocaux : HR, FR, EFR, AMR et AMR-WB
• Afficheur :
  – dimensions : 3,2 «
  – résolution : 320 x 240 pixels
  – couleurs : 65K et 262K
  – driver : ILI934
  – driver tactile capacitif : FT6236
• 5 x E/S digitales sur JST 1.25 mm comprenant :
  – 5 x PWM
  – 2 x entrées analogiques
  – bus I2C, UART et SPI
• Boutons-poussoirs :
  – boot (RP2040)
  – mise sous tension (EG25-G)
• Connecteurs uFL :
  – 1 x pour antenne 4G auxiliaire
  – 1 x pour antenne GNSS (non incluse)
• LEDs d’indication :
  – alimentation de la carte
  – alimentation du modem
  – état du réseau
• Dimensions : 89,9 x 78,3 mm

Référence SB Components : SKU28375
