Description

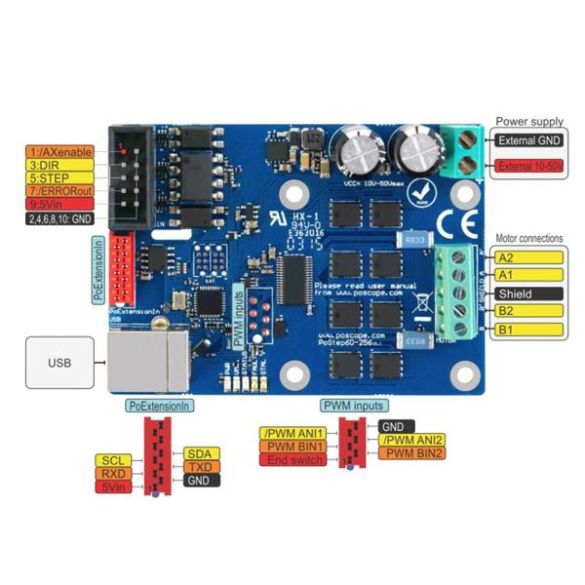

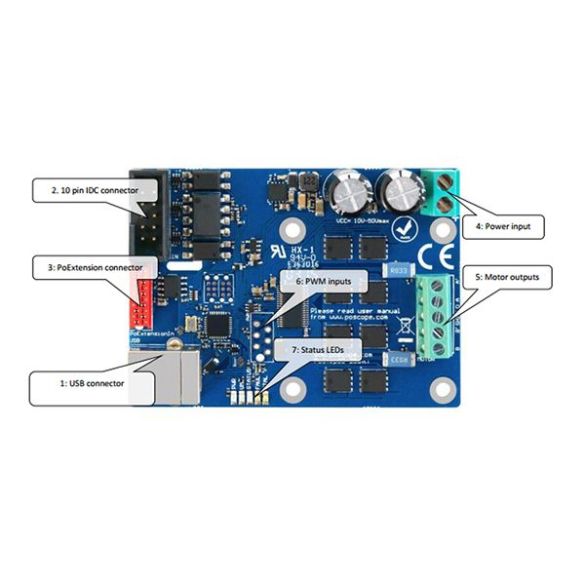

Carte de commande pour un moteur pas-à-pas bipolaire ou deux moteurs CC commandés par une liaison USB ou grâce à un microcontrôleur par une liaison I2C, un signal digital ou un signal PWM. Cette carte peut se raccorder à une carte de contrôle principal modulable PK57CNC.
Une application compatible Windows uniquement est disponible en téléchargement et permet de mettre à jour la carte et de contrôler les moteurs. L’alimentation et les moteurs se raccordent sur des borniers à vis.
Cette carte de commande est compatible avec une large gamme de microcontrôleurs car elle permet un fonctionnement avec les niveaux logiques 3,3 et 5 Vcc.
Cette carte dispose de plusieurs modes de fonctionnement « microsteps »: pas complet, demi-pas, quart de pas, 1/8 de pas, 1/16 de pas, jusqu’à 1/256 de pas. La vitesse maximale peut être de 50 000 pas/seconde et la vitesse minimale jusqu’à 1 pas toutes les 200 secondes. Un guide d’utilisation complet est disponible (uniquement en anglais) dans l’onglet »fiche technique ».
Pour le raccordement en I2C, il est nécessaire d’utiliser des connecteurs à sertir inclus dans le pack PK57CABLE disponible séparément. Ces connecteurs sont à sertir sur une nappe 10 conducteurs incluse.
Remarques:
– L’alimentation est à déterminer en fonction des moteurs raccordés à la carte PoStep60-256.
– Un échauffement assez important est normal en fonctionnement, spécialement pour des courants importants.
Caractéristiques:
- Alimentation: 10 à 50 Vcc
- Sortie: 6 A par phase
- Entrée logique compatible 3,3 et 5 Vcc
- Fréquence d’entrée: 0 à 250 kHz
- Mode micro-step: jusqu’à 256 micro-pas par pas
- Température de service: 0 à 85 °C
- Led d’indications
- Compatibilité OS: Windows 2000 à Windows 10
- Compatibilité USB: USB 1.1, USB 2.0 et USB 3.0
- Dimensions: 75 x 54 mm
Référence PoLabs: PoStep60-256
