Description

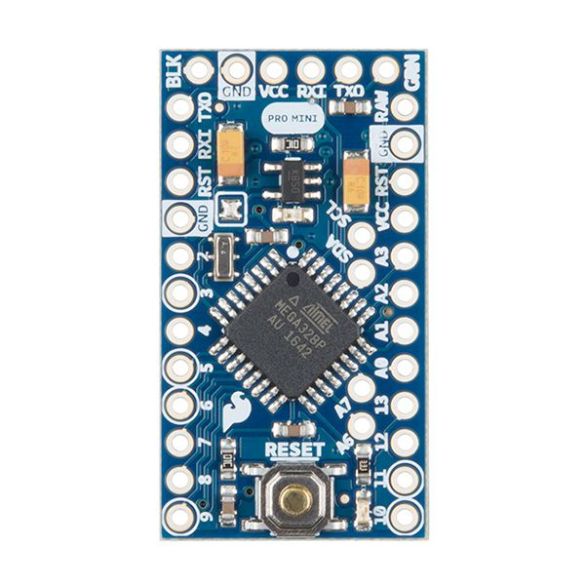

La carte Pro Mini 5V de Sparkfun est dérivée de la carte Arduino Pro Mini. Cette carte est basée sur un ATmega328 à 16 MHz donnant accès à 8 entrées analogiques et 14 E/S digitales dont 6 PWM.
Cette version comporte des E/S uniquement compatibles 5 Vcc. Une version uniquement compatible 3,3 Vcc est également disponible, voir DEV-11114.
La programmation de cette carte via USB nécessite un convertisseur USB-série DFR0065 non inclus. Un cordon mini-USB est également à prévoir, voir USB161.
Le contrôleur ATMega328 contient un bootloader qui permet de modifier le programme sans passer par un programmateur. Le logiciel est téléchargeable gratuitement sur le site Arduino.cc.
La carte est livrée sans connecteurs, son utilisation nécessite la soudure de connecteurs ou de fils, voir MH100.
Caractéristiques:
- Alimentation:
– 5 Vcc régulée sur broche Vcc
– 5 à 12 Vcc non régulée sur broche RAW - Microprocesseur: ATMega328 à 16 MHz
- Mémoire flash: 32 kB
- Mémoire SRAM: 2 kB
- Mémoire EEPROM: 1 kB
- 14 broches d’E/S dont 6 PWM
- 8 entrées analogiques 10 bits
- Sorties: 150 mA maxi au total
- Bus série et I2C
- Dimensions: 35 x 18 x 4 mm
Référence Sparkfun: DEV-11113
Photos CC BY-NC-SA 3.0
