Description

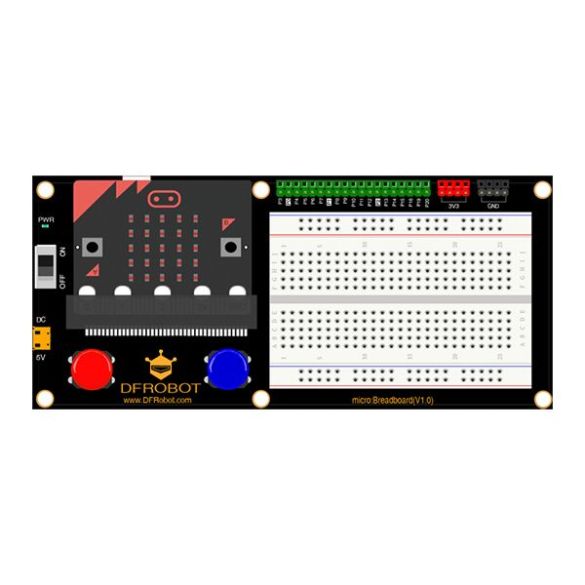

Plaque de prototypage Micro:Bread facilitant les montages et l’expérimentation autour d’une carte micro:bit V1 ou V2 (non incluse). Cette carte est livrée avec une plaque de montage rapide 400 contacts permettant l’ajout de nombreux composants.
Les E/S de la carte micro:bit sont reprises sur des connecteurs mâles et femelles au pas de 2,54 mm. Cette carte donne également accès à 4 broches 3V3 et 4 broches GND.
Un connecteur micro-USB et un inverseur marche-arrêt permettent l’alimentation de la carte micro:bit. Deux boutons-poussoirs raccordés aux mêmes broches que les boutons-poussoirs de la carte micro:bit sont également présents.
DFRobot met à disposition plusieurs exemples de montages sur son Wiki.
Caractéristiques:
- Alimentation: 5 Vcc via micro-USB
- Tension de sortie digitale: 0 et 3,3 Vcc
- Tension de sortie analogique: 0 à 3,3 Vcc
- Interface micro:bit: P0, P1, P2, P3, P4, P5, P6, P7, P9, P10, P11, P12, P13, P14, P15, P16, P19 et P20
- 2 boutons-poussoirs raccordés sur P5 et P11
- Dimensions: 162 x 72 mm
Référence DFRobot: MBT0009
Compatible micro:bit V1 et V2
