Carte ReadPi 125 kHz SKU26227

Description

Présentation et fonctionnalités :

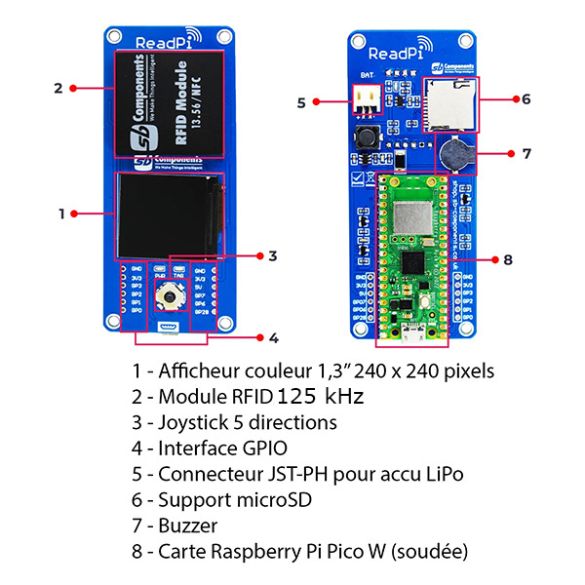

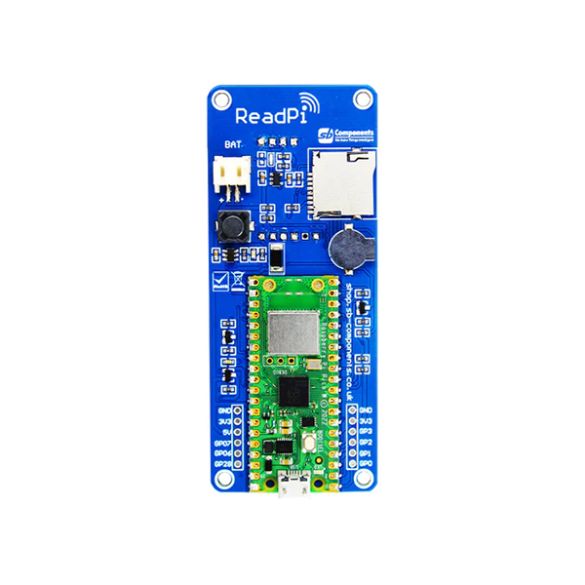

ReadPi est un lecteur de badges RFID 125 kHz basé sur une Raspberry Pi Pico WiFi combinée à un afficheur couleur de 1,3″.

Ce lecteur comporte également :
– un joystick 5 directions pour interagir avec le scanner et son afficheur
– un lecteur de carte microSD (carte non incluse)
– un connecteur JST-PH 2 mm pour accu LiPo 3,7 Vcc (non inclus) pour une utilisation autonome
– un buzzer

Le ReadPi est adapté pour la réalisation d’un appareil de lecture RFID autonome, connecté et nécessitant un affichage clair d’informations.

Programmation et communication :

La programmation de la carte Pico W intégrée s’effectue en MicroPython depuis l’IDE Thonny via une liaison micro-USB (natif de la Pico).

Des exemples de programmes sont disponibles sur le Github du fabricant : test du buzzer, lecteur de carte microSD, RFID, etc.

Connectique :

Des entrées et sorties digitales, le bus I2C, des interfaces SPI et UART sont accessibles sur des pastilles femelles (voir connecteur à souder M/M MH100).

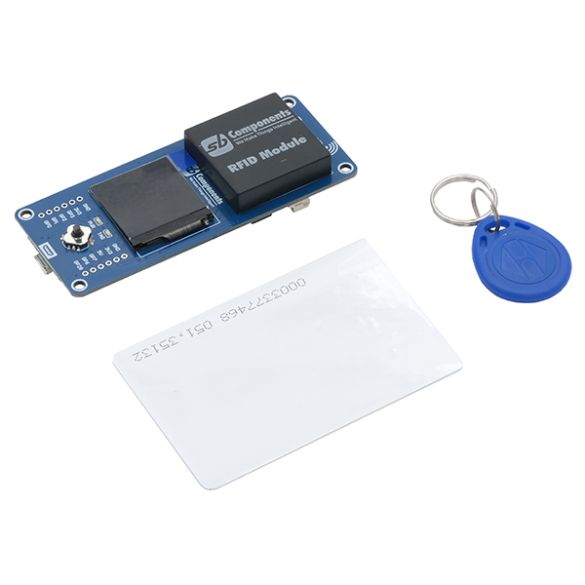

Contenu :

– 1 x module ReadPi – 125 kHz
– 1 x carte RFID 125 kHz
– 1 x badge porte clé RFID 125 kHz

Remarques :

La polarité du connecteur JST est inversée par rapport aux accus disponibles sur GoTronic, la connectique doit être adaptée.

Ce module est uniquement prévu pour la lecture de badges RFID 125 kHz. Une version du ReadPi est également disponible pour la lecture et l’écriture sur badges NFC 13,56 MHz, voir SKU26234.

Caractéristiques :

• Alimentation :
  – 5 Vcc via micro-USB (cordon non inclus)
  – 3,7 Vcc via un accu LiPo (non inclus)
• Consommation : 50 mA
• Microcontrôleur : RP2040 (ARM Cortex-M0+)
• 7 E/S digitales comprenant :
  – 1 x entrée analogique
  – bus I2C, SPI et UART
• Sorties 3,3 et 5 Vcc
• Interface WiFi:
  – circuit : Infineon CYW43439
  – fréquence : 2,4 GHz 802.11n
  – antenne intégrée
  – compatible WPA3 et SoftAP (point d’accès, jusqu’à 4 clients maxi)
  – interface : SPI
• Afficheur IPS :
  – résolution : 240 x 240 pixels
  – couleurs : 65000
  – driver : ST7789
• Module RFID :
  – fréquence : 125 kHz
  – portée de lecture/écriture : 5 à 10 cm
  – antenne intégrée
• Buzzer
• Joystick 5 directions
• Température de service : -15 à 55 °C
• Dimensions : 96 x 41 mm

Référence SB Components : ReadPi RFID 125 kHz SKU26227
