Carte uPesy One

Description

Présentation et fonctionnalités :

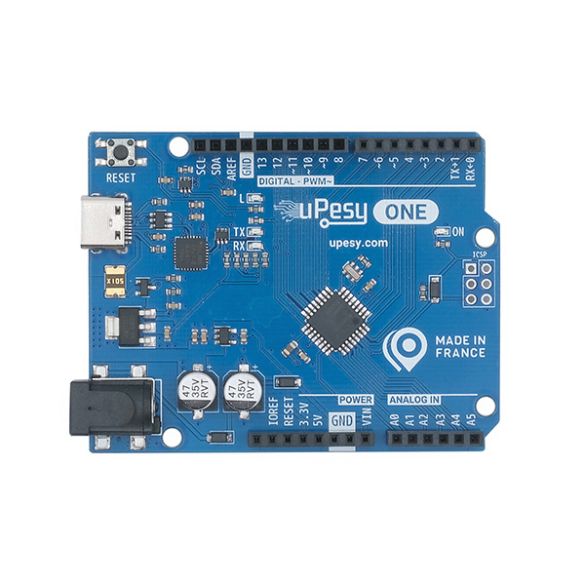

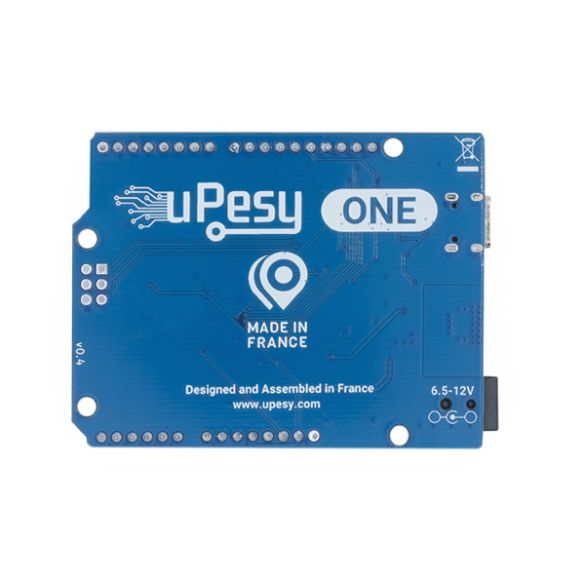

Cette carte programmable uPesy One est basée sur un ATmega328PB compatible Arduino Uno^® et est fabriquée en France.

Programmation et communication :

Cette carte se programme avec l’IDE Arduino via un port USB Type-C (cordon à prévoir).

uPesy propose un guide de démarrage et un tutoriel d’installation de l’IDE Arduino en français.

Connectique :

Des connecteurs situés sur les bords extérieurs de la carte permettent d’enficher les shields compatibles Arduino, des capteurs et des modules complémentaires.

Caractéristiques :

• Alimentation :
  – via port USB Type-C (cordon à prévoir)
  – 7 à 12 Vcc sur connecteur alim 5,5 x 2,1 mm
  – 7 à 12 Vcc sur broche Vin
• Microcontrôleur : ATmega328PB à 16 MHz (20 MHz maxi)
• Mémoire flash : 32 kB
• Mémoire SRAM : 2 kB
• Mémoire EEPROM : 1 kB
• Interfaces :
  – 14 x broches d’E/S digitales dont 6 PWM
  – 6 x entrées analogiques
  – 2 x UART
  – 2 x bus I2C
  – 1 x liaison SPI
• Intensité par E/S : 40 mA
• Dimensions : 74 x 53 x 15 mm

Référence : uPesy ONE
