Carte XIAO ESP32C3 102010633

Description

Présentation et fonctionnalités :

Sa petite taille, son design, les interfaces WiFi et Bluetooth du microcontrôleur ESP32-C3, ses nombreuses interfaces GPIO et son faible coût en font une carte idéale pour la réalisation de projets connectés.

Cette carte de développement est idéale pour la réalisation de projets IoT miniatures réalisables avec l’IDE Arduino ou en MicroPython. Elle se programme et s’alimente grâce à son connecteur USB Type-C (cordon non inclus).

Programmation et communication :

Seeed Studio propose un guide d’utilisation (en anglais) pour une utilisation avec l’IDE Arduino.

Des ressources MicroPython sont disponibles sur le github de Seeed Studio.

Connectique :

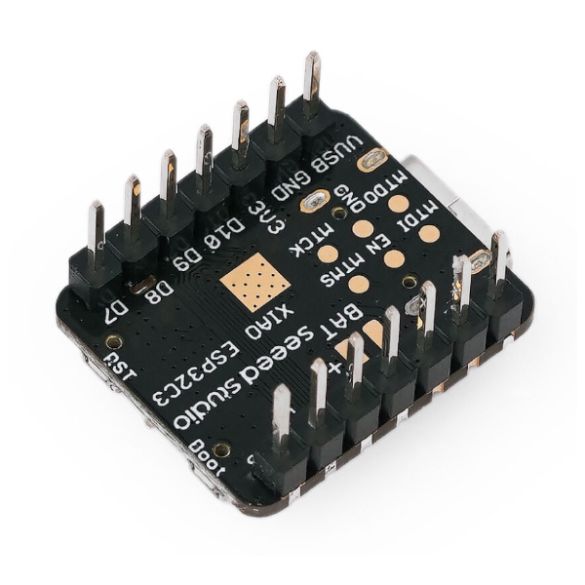

Les E/S sont accessibles sur deux rangées de connecteurs mâles.

Deux pastilles à souder permettent la connexion d’une batterie LiPo (non incluse). Cet accu est automatiquement rechargé dès que le port USB est connecté à une source de tension.

Une antenne externe incluse permet d’obtenir d’excellents signaux WiFi et Bluetooth.

Un shield avec plusieurs connecteurs Grove et une embase JST pour batterie LiPo est disponible séparément, voir 103030356.
Un Starter Kit basé sur ce shield et livré avec plusieurs modules et capteurs est également disponible.

Contenu :

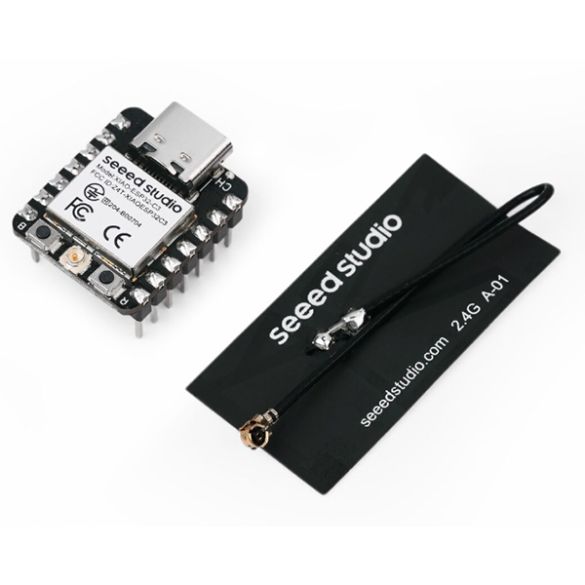

– 1 x carte XIAO ESP32C3 avec connecteurs latéraux soudés
– 1 x antenne à connecteur uFL avec adhésif.

Référence Seeedstudio: XIAO ESP32C3 102010633

Remarques :

Les E/S de cette carte sont compatibles 3,3 V. Une tension supérieure endommagerait la carte.

Une version de cette carte sans connecteurs latéraux est également disponible, voir 113991054.

Caractéristiques :

• Alimentation :
  – 5 Vcc via le port USB Type-C (cordon non inclus)
  – 5 Vcc via les broches prévues
  – via un accu LiPo 3,7 Vcc sur les broches Vbat (non inclus).
• Consommation : 200 mA maxi
• Microprocesseur : ESP32-C3 RISC-V 32 bit à 160 MHz
• Mémoire RAM : 400 KB
• Mémoire Flash : 4 MB
• Interfaces WiFi 2,4 GHz et Bluetooth 5.0 (compatible Bluetooth Mesh)
• Interfaces :
  – 11 x E/S digitales compatibles PWM
  – 3 x entrées analogiques
  – 1 x bus I2C
  – 1 x interface SPI
  – 1 x interface I2S
  – 1 x interface UART
• Connecteur uFL pour antenne incluse
• Sortie 3,3 Vcc/500 mA maxi
• LED de charge
• Bouton reset
• Bouton boot
• Dimensions : 21 x 17,5 mm
