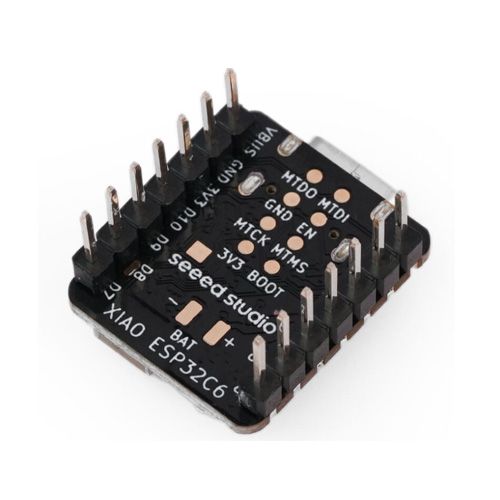

Carte XIAO ESP32C6 102010636 vente en ligne

Description

Présentation et fonctionnalités :

Carte programmable XIAO ESP32C6, avec interfaces WiFi 6, Bluetooth 5.0 et ZigBee, est idéale pour les projets connectés miniatures.

Elle est compatible avec le protocole Thread utilisé par le service de domotique connecté Matter.

La fréquence ajustable de 20 à 160 MHz permet une très basse consommation.

Programmation et communication :

Seeed Studio propose un guide d’utilisation avec exemples de codes pour l’IDE Arduino, voir fiche technique.

Ce microcontrôleur est également compatible avec l’IDE ESP-IDF.

Connectique :

Les E/S sont accessibles sur des connecteurs latéraux mâles.

Elle se programme et s’alimente grâce à son port USB Type-C (cordon non inclus, voir articles conseillés).

Un connecteur uFL permet la connexion d’une antenne externe non incluse.

Applications et exemples :

Projet portable et peu encombrant, IoT, vêtements connectés, robotique, etc.

Remarques :

Les E/S sont uniquement compatibles 3,3 V. Une tension supérieure endommagerait la carte.​

La carte d’expansion XIAO et le shield Grove ne sont pas entièrement compatibles avec cette version de la XIAO.

Référence Seeed Studio : XIAO ESP32C6 102010636

Caractéristiques :

• ​Alimentation :
  – 5 Vcc via le port USB Type-C (cordon non inclus)
  – 5 Vcc via les broches Vin ou 5 Vcc
  – via accu LiPo 3,7 Vcc (sur pastilles à souder, circuit de charge 100 mA intégré)
• Consommation :
  – veille profonde : 15 µA
  – modem en veille : 30 mA
  – veille : 2,5 mA
• Microcontrôleur : ESP32-C6
• Microprocesseur : double RISC-V 32 bits (160 MHz max)
• Mémoire SRAM : 512 KB
• Mémoire Flash : 4 MB
• Interfaces sans fil :
  – WiFi 6 – 2,4 GHz – 802.11ax
  – Bluetooth 5.3 (compatible BLE)
  – Zigbee
  – Thread (802.15.4)
• 11 x E/S digitales compatibles PWM comprenant :
  – 6 x entrées analogiques (ADC)
  – I2C, SPI et UART
• Sortie 3,3 Vcc/500 mA maxi
• LEDs intégrées :
  – 1 x LED de charge
  – 1 x LED utilisateur configurable
• Antenne intégrée (portée maxi théorique de 80 m)
• Connecteur uFL pour antenne externe (non incluse, voir articles conseillés)
• Température de service : -40 à 85 °C
• Dimensions : 21 x 17,5 mm
