Carte XIAO ESP32S3 Plus 102010671 remise

Description

Présentation et fonctionnalités :

La XIAO ESP32S3 Plus est une carte de développement Wi-Fi et Bluetooth, compacte, adaptée aux projets avancés IoT ou robotique.

Son design compact, sa grande quantité de mémoire, la puissance du microcontrôleur ESP32S3, ses interfaces WiFi/Bluetooth 5.0 et son faible coût en font un microcontrôleur idéal pour la réalisation de projets IoT miniatures avec Arduino.

Cette version Plus intègre davantage de mémoire flash et de broches GPIO au format CMS que la version classique de la XIAO ESP32S3.

Programmation et communication :

Seeed Studio propose un guide d’utilisation avec exemples de codes pour l’IDE Arduino, voir fiche technique.

Connectique :

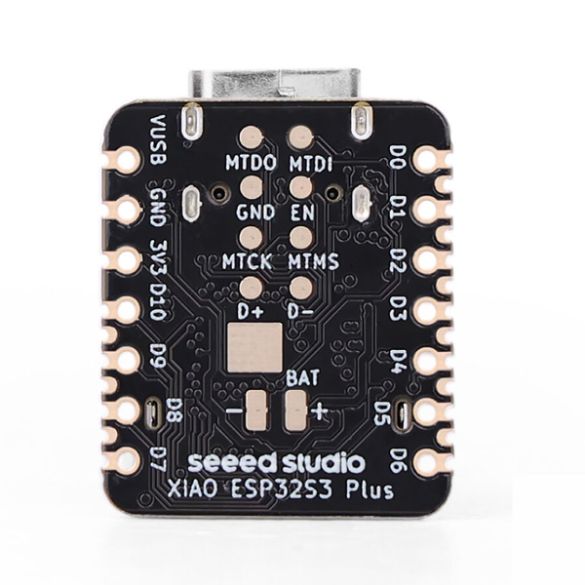

Les E/S sont accessibles sur des pastilles femelles à souder (voir connecteur MH100) ou sur des pastilles CMS.

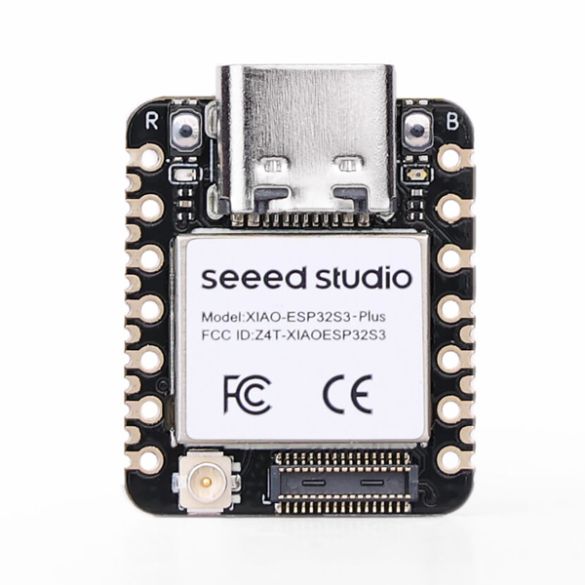

Cette carte se programme et s’alimente grâce à son connecteur USB Type-C (cordon non inclus).

Un connecteur uFL permet la connexion d’une antenne externe incluse.

Applications et exemples :

Projet portable et peu encombrant, IoT, vêtements connectés, robotiques, etc.

Contenu :

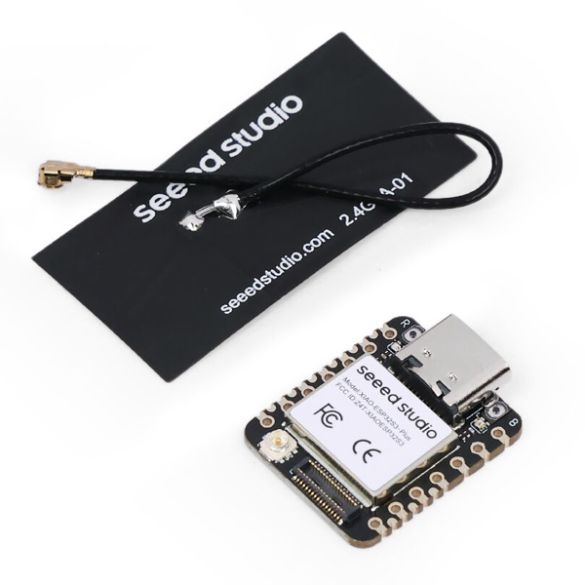

– 1 x module XIAO ESP32S3 Plus
– 1 x antenne avec connecteur uFL WiFi et Bluetooth

Remarques :

Les entrées logiques de cette carte sont compatibles 3,3 Vcc. Une tension supérieure endommagerait la carte.​

La carte d’expansion XIAO et le shield Grove ne sont pas entièrement compatibles avec cette version de la XIAO.

Référence Seeed Studio : XIAO ESP32S3 Plus 102010671

Caractéristiques :

• Alimentation :
  – 5 Vcc via le port USB Type-C (cordon non inclus)
  – 5 Vcc via les broches Vin ou 5 Vcc
  – via accu LiPo 3,7 Vcc (circuit de charge intégré)
• Consommation :
  – 28 mA via le port USB
  – 35 mA via une batterie LiPo
• Microcontrôleur : ESP32-S3R8
• Microprocesseur : Xtensa LX7 dual core 32 bits à 240 MHz
• Mémoire PSRAM : 8 MB
• Mémoire Flash : 16 MB
• Interfaces sans fil :
  – Wi-Fi 2,4 GHz
  – Bluetooth 5.0 et Bluetooth Mesh
• 18 broches d’E/S comprenant :
  – 18 x E/S digitales compatibles PWM
  – 9 x entrées analogiques (ADC)
  – I2C
  – I2S
  – 2 x SPI
  – 2 x UART
• Sortie 3,3 Vcc/500 mA maxi
• LED de charge
• LED utilisateur configurable
• Connecteur uFL pour antenne externe (incluse)
• Bouton reset
• Bouton bootloader
• Température de service : -40 à 65 °C
• Dimensions :
  – carte : 21 x 17,5 mm
  – antenne : 40 x 20 mm
