Description
Présentation et fonctionnalités :

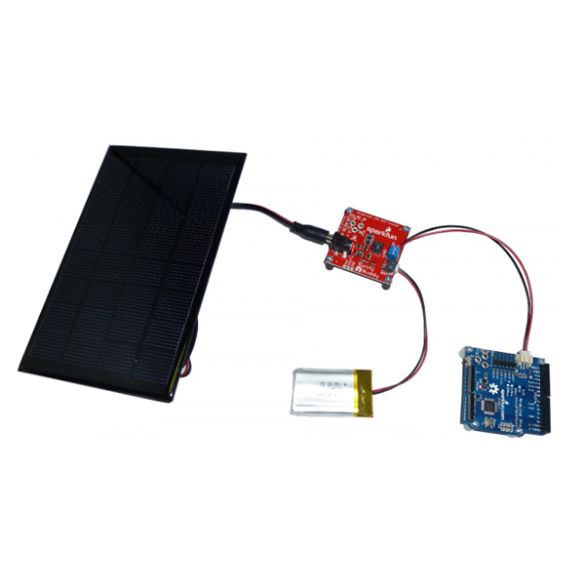

Carte Sunny Buddy de Sparkfun prévue pour alimenter un projet électronique depuis une batterie LiPo rechargeable via une cellule solaire.
La fonction MPPT, Maximum Power Point Tracking, permet d’obtenir une tension constante et une puissance de sortie optimale.
Connectique :
L’accu LiPo se connecte sur une embase JST 2,00 mm.
La cellule solaire peut être connectée à :
– une embase d’alimentation 5,5 x 2,1 mm (voir fiche mâle compatible FA215P).
– un bornier à vis au pas de 3,5 mm (non inclus et à souder, voir SC02/3.5).
La charge peut se raccorder sur :
– un connecteur à souder au pas de 2,54 mm (non inclus, voir MH100 ou FX1H2).
– un bornier à vis au pas de 3,5 mm (non inclus et à souder, voir SC02/3.5).
– ou directement soudée sur les pastilles.
Remarques :
La batterie LiPo et la cellule solaire ne sont pas incluses, voir articles conseillés.
Le courant de charge de 450 mA supporte un accu de 450 mAh ou plus (1 C mini).
Les panneaux solaires à tensions inférieures à 6 Vcc peuvent être utilisés en série.
Caractéristiques :
- Alimentation :
– accu LiPo 3,7 Vcc
– cellule solaire de 6 à 20 Vcc - Courant de charge : 450 mAh
- Tension de sortie : 3,7 Vcc
- Dimensions : 48 x 48 x 13 mm
Référence Sparkfun : PRT-12885
Photos CC BY 2.0
