Chargeur LiPo USB Type-C DFR0668 remise

Description

Présentation et fonctionnalités :

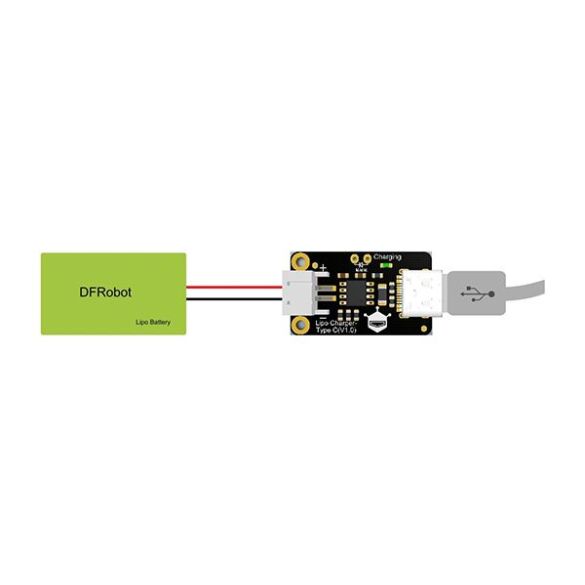

Module basé sur un TP4056X permettant de charger un accu LiPo ou Li-Ion via un connecteur USB type C (accu et cordon non inclus).

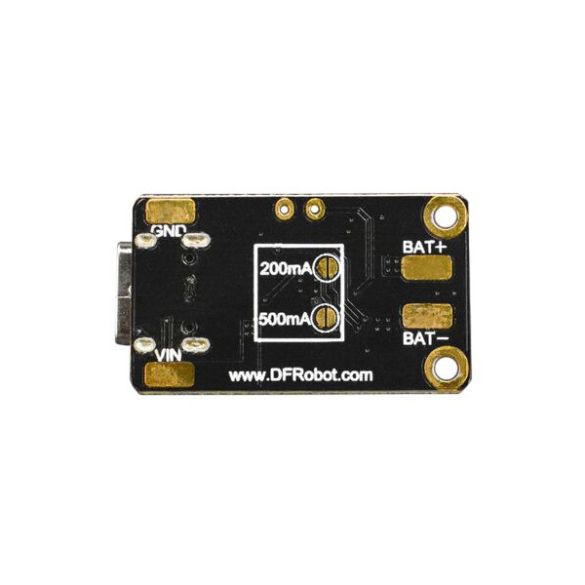

Le courant de sortie peut être sélectionné parmis trois modes en fonction de la capacité de l’accu : 50 mA (par défaut), 200 mA et 500 mA.

Le circuit TP4056 garanti une charge rapide et sûre en ajustant automatiquement le courant de charge pour limiter la température.

Une LED indique l’état de chargement :
– clignote : pas de batterie connectée
– allumée fixe : batterie en charge
– éteinte : batterie chargée

Il est également possible brancher une led déportée en fonction de l’application.

Connectique :

Connecteur du chargeur : USB type C
Connecteur de l’accu : JST-PH 2 broches au pas de 2 mm

Référence DFRobot: DFR0668

Remarques :

Le mode courant faible (par défaut) peut être utilisé pour charger une batterie de grande capacité, mais le mode courant élevé ne peut pas être utilisé pour charger une batterie de petite capacité.
La batterie pourrait exploser en cas de courant de charge trop élevé.

Caractéristiques :

• Alimentation : 5 Vcc via connecteur USB type C (cordon non inclus)
• LED d’indication de charge
• Pour 1 accu LiPo ou Li-Ion 3,7 V
• Courant de charge en fonction de la capacité :
  – pour accu 100 à 400 mAh : 50 mA
  – pour accu 400 à 1000 mAh : 200 mA
  – pour accu 1000 mAh et plus : 500 mA
• Tension limite de charge : 4,2V +/-1%
• Température de fonctionnement : – 40 à 85 °C

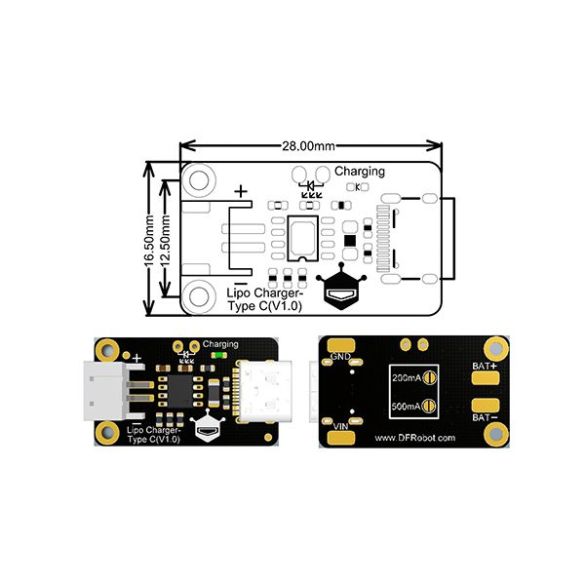

• Dimensions : 16,5 x 28 mm
