Commande moteur 1 x 1,9 A 4038

Description

Commande basée sur le circuit DRV8256E à canal unique permettant de piloter un moteur CC 4,5 à 48 Vcc jusqu’à 1,9 A.

Ce module nécessite l’utilisation de deux sorties digitales d’un microcontrôleur: une pour le sens et une PWM pour la vitesse.

Cette carte est compatible avec des microcontrôleurs 1,8 Vcc, 3,3 Vcc et 5 Vcc.

Ce module de très petites dimensions est protégé contre les inversions de polarité, les sous-tensions, les surintensités et les échauffements excessifs.

Remarques:

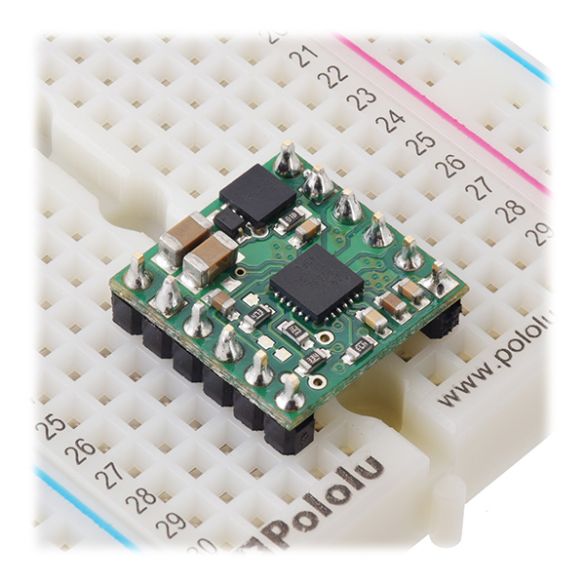

– Le module est livré avec des connecteurs à souder soi-même en fonction de l’utilisation.
– Un échauffement important du circuit intégré est possible et normal en fonctionnement.

Caractéristiques:

• Alimentation:
  – partie moteur: 4,5 à 48 Vcc
  – partie logique: 1,8 à 7 Vcc
• Sortie: 1,9 A (6,4 A pendant < 1 sec)

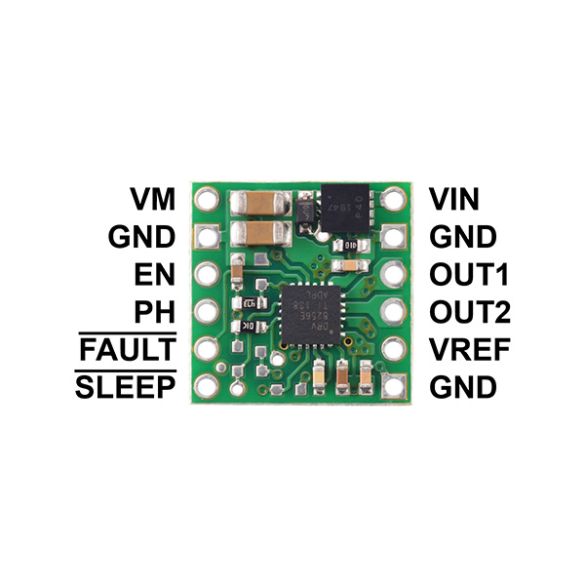

• Interface:
  – 1 x broche digitale pour le sens (PHASE)
  – 1 x broche PWM pour la vitesse (ENABLE)
• Dimensions: 15 x 15 mm
• Poids: 0,6 g

Référence Pololu: 4038
